ШР40У14ЭШ2: кабельная розетка для надёжного соединения электрических цепей

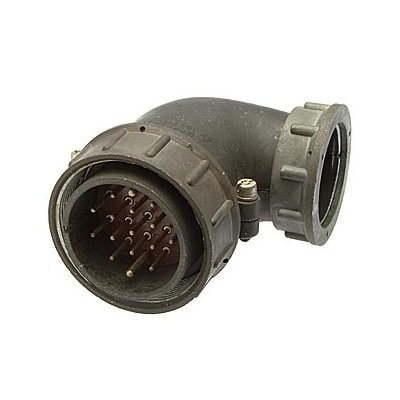

ШР40У14ЭШ2 — низкочастотный цилиндрический электрический соединитель в исполнении кабельной розетки с угловым патрубком. Разъём рассчитан на подключение экранированного кабеля и применяется в аппаратуре, где важны стабильность контакта, механическая прочность и устойчивость к внешним воздействиям.

Конструкция изделия предусматривает резьбовое сочленение с ответной частью. Такое решение помогает надёжно фиксировать разъём при вибрациях, ударах и других эксплуатационных нагрузках. ШР40У14ЭШ2 подходит для построения разъёмных соединений в цепях постоянного и переменного тока, а также сигналов частотой до 3 МГц при напряжении до 850 В.

Расшифровка маркировки ШР40У14ЭШ2

Маркировка разъёма отражает его конструктивные особенности:

• ШР — серия цилиндрических низкочастотных соединителей.

• 40 — условный размер корпуса.

• У — угловой патрубок для вывода кабеля.

• 14 — количество контактов.

• Э — исполнение для экранированного кабеля.

• Ш — розетка.

• 2 — вариант сочетания контактов в контактной вставке.

ШР40У14ЭШ2 оснащён 14 контактами: восемь контактов диаметром 1,5 мм и шесть контактов диаметром 2,5 мм. Подобная компоновка позволяет одновременно передавать управляющие, сигнальные и силовые цепи в рамках одного разъёмного соединения.

Технические особенности разъёма

Ключевые характеристики ШР40У14ЭШ2 делают его востребованным для электротехнического, приборного и промышленного оборудования:

• Номинальная работа в цепях постоянного и переменного тока, включая импульсные сигналы.

• Рабочая частота — до 3 МГц.

• Допустимое напряжение — до 850 В.

• Резьбовое соединение с одношпоночной поляризацией корпусов.

• Монтаж проводников выполняется пайкой.

• Угловой патрубок упрощает прокладку кабеля в ограниченном пространстве.

• Экранное исполнение помогает организовать подключение экранированного кабеля и снизить влияние электромагнитных помех.

• Контакты могут иметь серебряное либо никелевое покрытие в зависимости от исполнения.

Для контактов диаметром 1,5 мм указывается токовая нагрузка до 10 А, для контактов диаметром 2,5 мм — до 25 А. Сопротивление изоляции в нормальных климатических условиях составляет не менее 5000 МОм, что важно для сохранения электрической надёжности при длительной эксплуатации.

Где применяется ШР40У14ЭШ2

Разъём ШР40У14ЭШ2 используют как соединитель общего назначения в радиоэлектронной, радиотехнической, измерительной и промышленной аппаратуре. Он подходит для оборудования, в котором требуется регулярное разъединение кабельных линий без нарушения стационарной проводки.

Типичные задачи применения:

• Подключение внешних кабелей к корпусам приборов и установок.

• Формирование разъёмных силовых и сигнальных линий.

• Соединение модулей управления, измерительных узлов и исполнительных устройств.

• Использование в оборудовании с повышенными требованиями к вибро- и ударостойкости.

• Монтаж кабельных трасс, где требуется угловой вывод кабеля.

• Подключение экранированных линий в системах, чувствительных к электромагнитным помехам.

Соединители серии ШР могут применяться внутри помещений и на открытом воздухе при условии дополнительной защиты от пыли и влаги. Для исполнения УХЛ указывают рабочий температурный диапазон от −60 до +60 °C; изделие также рассчитано на вибрационные и ударные нагрузки.

Что учитывать при монтаже

Перед установкой ШР40У14ЭШ2 необходимо сверить схему распайки, назначение каждого контакта и совместимость с ответной вилкой. Особое внимание следует уделить правильной разделке экранированного кабеля: экран должен подключаться в соответствии с требованиями конкретного устройства и проектной документации.

При пайке важно исключить перегрев контактной вставки, попадание флюса на изоляционные элементы и образование перемычек между соседними контактами. После монтажа рекомендуется проверить электрическую целостность цепей, сопротивление изоляции, правильность поляризации и надёжность резьбовой фиксации.

ШР40У14ЭШ2 — практичное решение для создания прочных многоконтактных кабельных соединений. Сочетание 14 контактов, углового патрубка, экранированного исполнения и резьбового сопряжения делает этот разъём удобным для оборудования, работающего в условиях механических нагрузок и электромагнитных помех.
