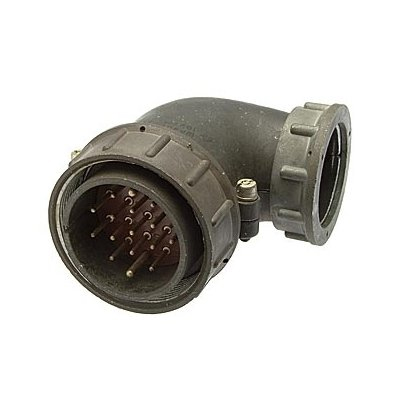

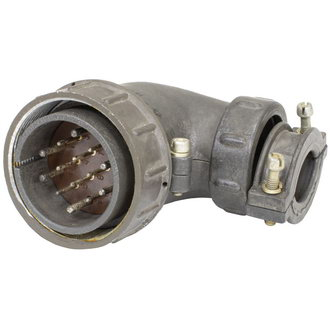

ШР40У14ЭГ2 — это вилка (штекерная часть) герметичного электрического цилиндрического соединителя серии ШР, предназначенная для промышленных, военных и транспортных систем с повышенными механическими и климатическими нагрузками. ?

Описание

Соединитель имеет условный размер корпуса 40, конструкцию с угловым патрубком (У) и 14 контактами (14), с экранированием (Э) и модификацией Г2. Он рассчитан на электрические цепи постоянного и переменного тока (частотой до 3 МГц) при амплитудном напряжении до 850 В.

Характеристики

• Максимальная токовая нагрузка — до 230 А. ?

• Сопротивление изоляции — не менее 5000 МОм в нормальных условиях.

• Рабочие температуры: от -60 °C до +60 °C.

• Вибрация: диапазон 1–5000 Гц, ускорение до 300 м/с? (30 g).

• Механический удар: одиночный до 5000 м/с? (500 g), многократный до 350 м/с? (35 g).

• Количество сочленений-расчленений — 500, наработка — минимум 1000 часов.

Применение

Используется в электро-, радио- и контрольно-измерительных приборах, где требуются надежные герметичные соединения под вибрацию, удары и экстремальные условия. Подходит для неэкранированного или экранированного кабеля в системах с жесткими климатическими требованиями.
