Назначение разъёма ШР40СК16ЭШ2

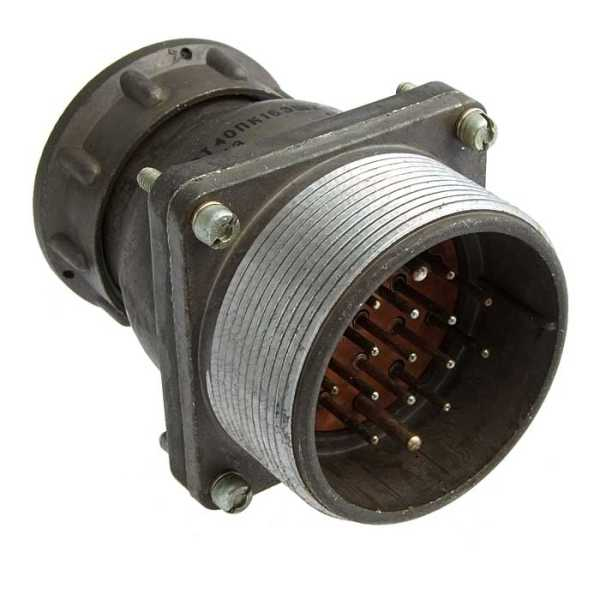

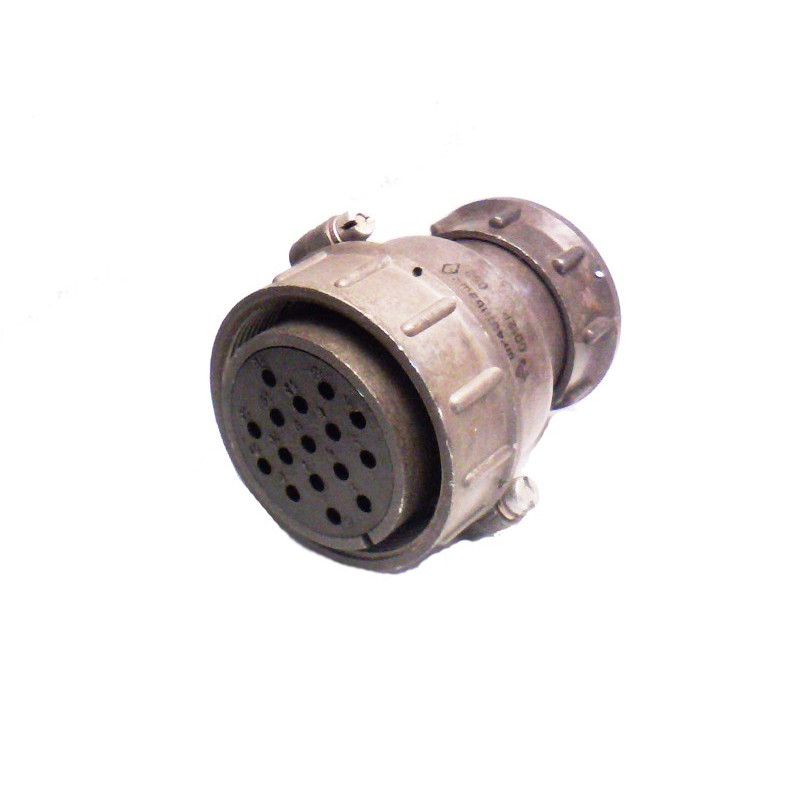

ШР40СК16ЭШ2 производства «Элекон» — это низкочастотный цилиндрический разъём серии ШР, представляющий собой приборную вилку, то есть часть соединителя, устанавливаемую со стороны устройства. Конструкция выполнена с угловым патрубком, что облегчает подводку кабеля под углом к корпусу прибора и позволяет экономить пространство внутри монтажного объёма.

Разъём разработан для эксплуатации в электрических цепях постоянного и переменного тока и выпускается по российской нормативной базе, в частности по техническим условиям ТУ НКЦС.434410.xxx и другим аналогичным документам. Он предназначен для внутреннего и наружного монтажа в цепях с рабочим напряжением до 850 В (амплитудное значение) и частотой тока до 3 МГц.

Изделие применяется как соединитель в кабельных системах машин, промышленного оборудования и приборов, где важны надёжность и устойчивость к механическим и климатическим воздействиям.

Подтверждённые особенности и технические характеристики

Разъём относится к типу негерметичных цилиндрических соединителей объёмного монтажа с резьбовым соединением. Ниже перечислены основные подтверждённые параметры.

• Количество контактов — 16, из них 14 контактов диаметром 1,5 мм и 2 контакта диаметром 2,5 мм.
• Покрытие контактов — серебро или никель; сопротивление контакта составляет не более примерно 1–2,5 мОм в зависимости от диаметра.
• Максимальная токовая нагрузка на один контакт — около 20 А для контактов диаметром 1,5 мм и около 35 А для контактов диаметром 2,5 мм.
• Суммарная максимальная токовая нагрузка на весь разъём — не более порядка 190 А.
• Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.
• Температурный диапазон окружающей среды — примерно от минус 60 °C до плюс 60 °C, с допустимыми перегревами контактов до порядка плюс 110 °C.
• Устойчивость к вибрации — диапазон частот 1–5000 Гц при ускорении до 300 м/с² (около 30 g).
• Устойчивость к ударам — одиночный удар до порядка 5000 м/с² (около 500 g), многократный удар до 350 м/с² (около 35 g).
• Атмосферное пониженное давление — до примерно 1,3 умножить на 10 в минус четвёртой степени Па (10 в минус шестой степени мм рт. ст.).

Расшифровка обозначения и применение

Обозначение ШР40СК16ЭШ2 построено по стандартной схеме серии ШР и расшифровывается следующим образом.

1. ШР — тип соединителя: низкочастотный цилиндрический.
2. 40 — условный размер корпуса.
3. СК — конструктив приборной части с угловым патрубком (встречается также обозначение «ПК»).
4. 16 — количество контактов.
5. Э — гайка для экранированного кабеля.
6. Ш — вид соединителя как вилка (приборная часть) в сочетании с кабельной частью-розеткой.

Благодаря сочетанию большого числа контактов, высокой токовой нагрузке и стойкости к вибрации, ударам и широкому диапазону температур, разъём ШР40СК16ЭШ2 применяется в силовых и сигнальных цепях промышленного оборудования, на подвижных и стационарных объектах, а также в приборах, работающих в сложных климатических условиях. Наличие гайки для экранированного кабеля позволяет использовать его в цепях, где требуется экранирование соединительной линии.

Изделие выпускается производителем «Элекон», артикул 10634, категория ШР40. При подборе ответной части следует учитывать тип соединителя как приборной вилки, число и диаметры контактов, а также условия эксплуатации.
