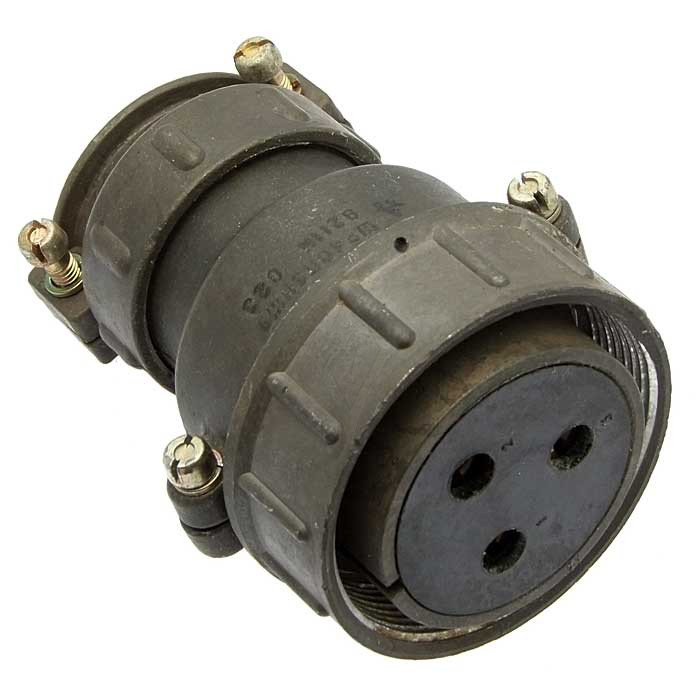

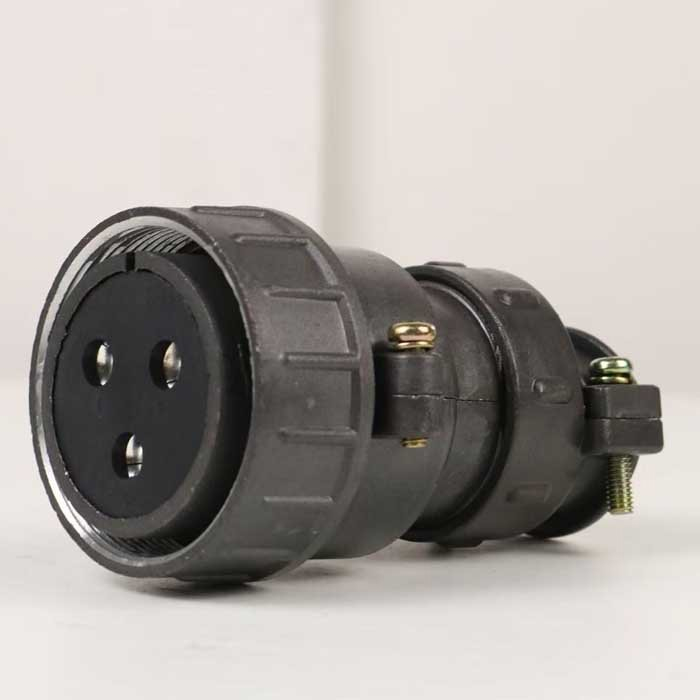

ШР40ПК3НШ9Н — это цилиндрический низкочастотный электрический разъём (розетка кабельная) серии ШР, предназначенный для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Он используется для работы с постоянным и переменным током (частотой до 3 МГц) при напряжении до 850 В (амплитудное значение).

Основные характеристики

Соединитель имеет условный размер корпуса 40, 3 контакта диаметром 5,5 мм и максимальную токовую нагрузку до 300 А. Сопротивление изоляции составляет не менее 5000 МОм, ресурс — 500 циклов сочленений-расчленений, наработка — минимум 1000 часов. Срок сохраняемости — 15 лет.

Конструкция

Это кабельная розетка (Ш) с прямым патрубком (П), гайкой для неэкранированного кабеля (Н) и сочетанием контактов 9. Корпус из алюминиевого сплава, вставка из карболита, контакты с покрытием никелем, метод сочленения — резьбовой. Работает в диапазоне температур от -60 до +60 °C, при влажности до 98% и атмосферном давлении от 1,33·10⁻⁴ до 50,6·10⁴ Па.

Устойчивость к воздействиям

Выдерживает синусоидальную вибрацию (1–5000 Гц, до 300 м/с²), механические удары (до 5000 м/с² одиночные, 350 м/с² многократные). Климатическое исполнение — УХЛ, подходит для общего применения в аппаратуре.
