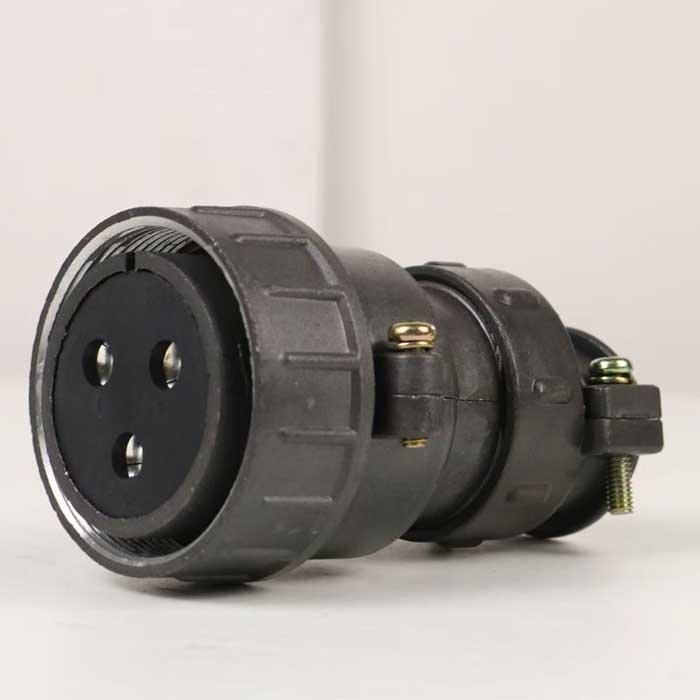

Разъём ШР40ПК3НШ9 (вилка приборная) относится к семейству цилиндрических низкочастотных соединителей типа ШР, предназначенных для применения в радиоэлектронной и силовой аппаратуре общего назначения. Ниже – краткий технический обзор на русском языке, без указания цен.

• ШР – тип соединителя (цилиндрический негерметичный, климатика УХЛ).

• 40 – условный размер корпуса.

• ПК – приборная часть с прямым патрубком (в отличие от П – без патрубка, СК – с угловым).

• 3 – количество контактов в изделии.

• Н – предназначен для неэкранированного кабеля (по типу гайки патрубка).

• Ш – приборная (блочная) вилка.

• 9 – сочетание контактов диаметром 5,5 мм.

• Контакты диаметром 5,5 мм, покрытие – серебро (если стоит «Н» – это может обозначать номенклатурное исполнение, а не покрытие никелем; в ряде источников указывается серебряное покрытие контактов для ШР40ПК3НШ9).

• Рабочий ток на один контакт – до 100 А (максимальная токовая нагрузка на соединитель – до 300 А).

• Максимальное рабочее напряжение постоянного тока – до 850 В; в электрических цепях переменного тока – частота до порядка 3 МГц при аналогичном предельном напряжении.

• Сопротивление контакта – не более 0,3 мОм.

• Сопротивление изоляции в нормальных климатических условиях – не менее 5000 МОм.

• Сочленение вилки и розетки – резьбовое, обеспечивает надёжное механическое соединение.

• Метод монтажа контактов – пайка, допускается подключение проводов сечением до 35 мм²; количество перепаек – не более трёх.

• Габаритные размеры приборной вилки около 80,8×48×48 мм, масса – порядка 178 г.

• Количество сочленений–расчленений – не менее 500; минимальная наработка – 1000 часов.

• Климатическое исполнение – УХЛ; соединитель может использоваться как внутри, так и снаружи при условии дополнительной защиты от пыли и воды.

• Диапазон рабочих температур по окружающей среде – примерно от −60 °C до +60 °C; при учёте перегрева контактов верхняя граница может доходить до +110 °C.
