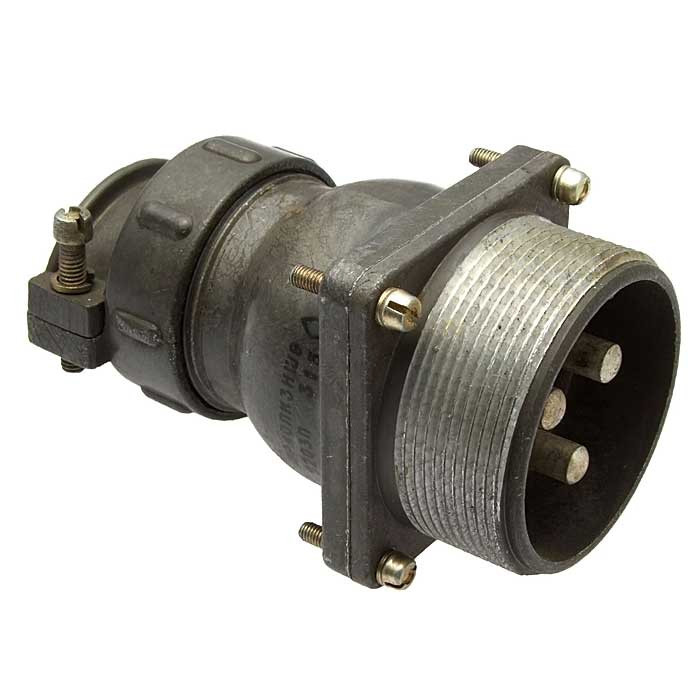

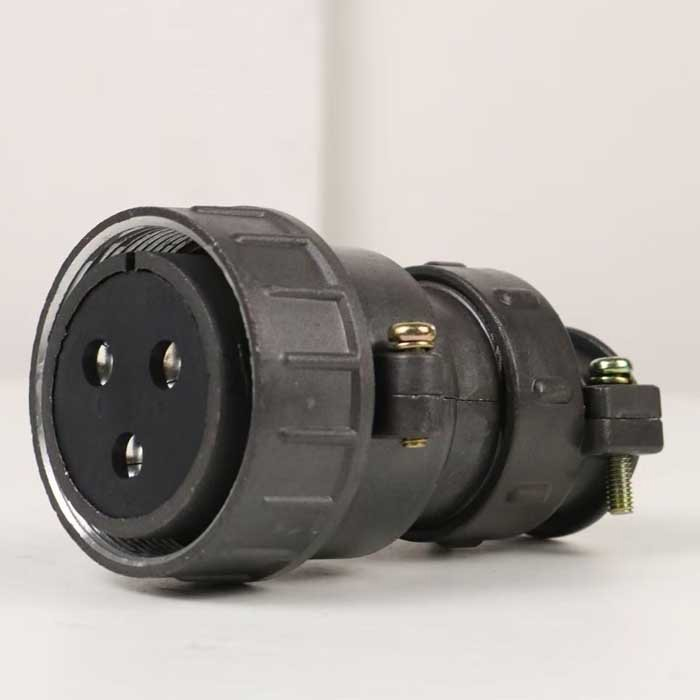

ШР40ПК3НШ9 — это вилка приборного разъёма из серии ШР, предназначенная для применения в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения. Ниже — основные сведения о ней на русском языке.

Расшифровка обозначения

• ШР — тип соединителя (серия приборных разъёмов ШР).

• 40 — условный размер корпуса.

• ПК — конструктивное исполнение с прямым патрубком.

• 3 — количество контактов.

• Н — предназначен для неэкранированного кабеля.

• Ш — вилка.

• 9 — сочетание контактов (диаметр контактов 5,5 мм).

Электрические параметры

• Номинальный рабочий ток на контакт — до 100 А.

• Максимальное рабочее напряжение постоянного тока — до 850 В.

• Сопротивление контакта — не более 0,3 мОм.

• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

Конструкция и монтаж

• Патрубок прямой, корпус негерметичный, климатическое исполнение — УХЛ (для внутренней и наружной установки при защите от пыли и воды).

• Сочленение с розеткой — резьбовое, соединитель рассчитан на не менее 500 циклов сочленения‑расчленения.

• Метод монтажа контактов — пайка; к хвостовикам можно подключать провода сечением до 35 мм².

Эксплуатационные условия

• Диапазон рабочих температур окружающей среды — от −60 °C до +60 °C.

• С учётом перегрева контактов — от −60 °C до +110 °C.

• Соединитель выдерживает пониженное атмосферное давление до 1,3·10⁻⁴ Па (10⁻⁶ мм рт. ст.).

Механическая стойкость

• Синусоидальная вибрация: частота 1–5000 Гц, ускорение до 300 м/с².

• Механический удар: одиночный до 5000 м/с², многократный до 350 м/с².

• Линейная нагрузка — до 2000 м/с².

Надёжность и срок службы

• Минимальная наработка — 1000 часов.

•
