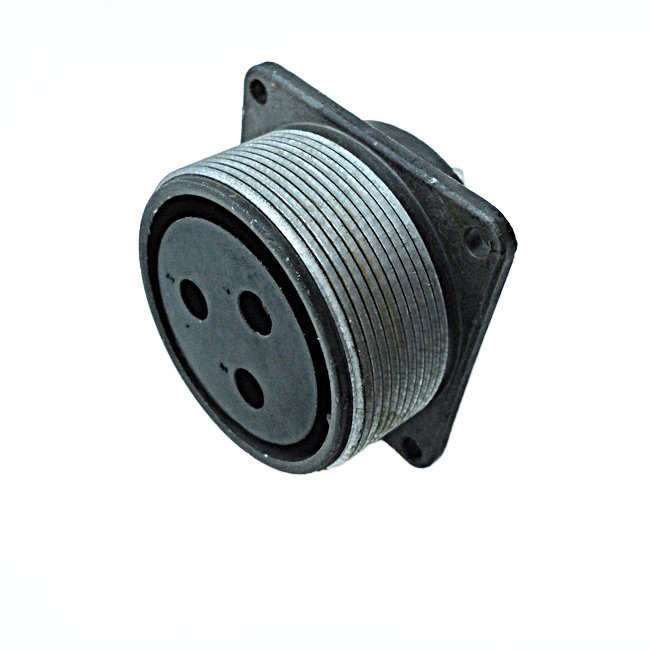

ШР40ПК3НГ9 — это блочная розетка, предназначенная для использования в радиоэлектронной и радиотехнической аппаратуре. Она является частью серии соединителей ШР и имеет следующие характеристики:

Основные характеристики

• Рабочий ток: 100 А.
• Максимальное рабочее напряжение: до 850 В (постоянного тока).
• Количество контактов: 3.
• Диаметр контактов: 5,5 мм.
• Покрытие контактов: серебро, что обеспечивает хорошую проводимость.
• Сопротивление контактов: 0,3 мОм.
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.

Конструкция и применение

• Тип соединителя: цилиндрический, с прямым патрубком (ПК).
• Метод монтажа: пайка.
• Габаритные размеры: 80,8 ? 48 ? 48 мм.
• Температурный диапазон эксплуатации: от -60° С до +60° С, с возможностью кратковременного повышения до +110° С.

Механические и климатические характеристики

• Соединитель предназначен для работы в условиях вибрации и механических ударов. Он способен выдерживать:
  • Вибрации в диапазоне частот от 1 Гц до 5000 Гц с ускорением до 300 м/с?.
  • Одиночные удары с ускорением до 5000 м/с?.

ШР40ПК3НГ9 подходит как для внутреннего, так и для наружного применения при условии защиты от пыли и влаги. Эти соединители обеспечивают надежное соединение электрических цепей в различных устройствах и системах.
