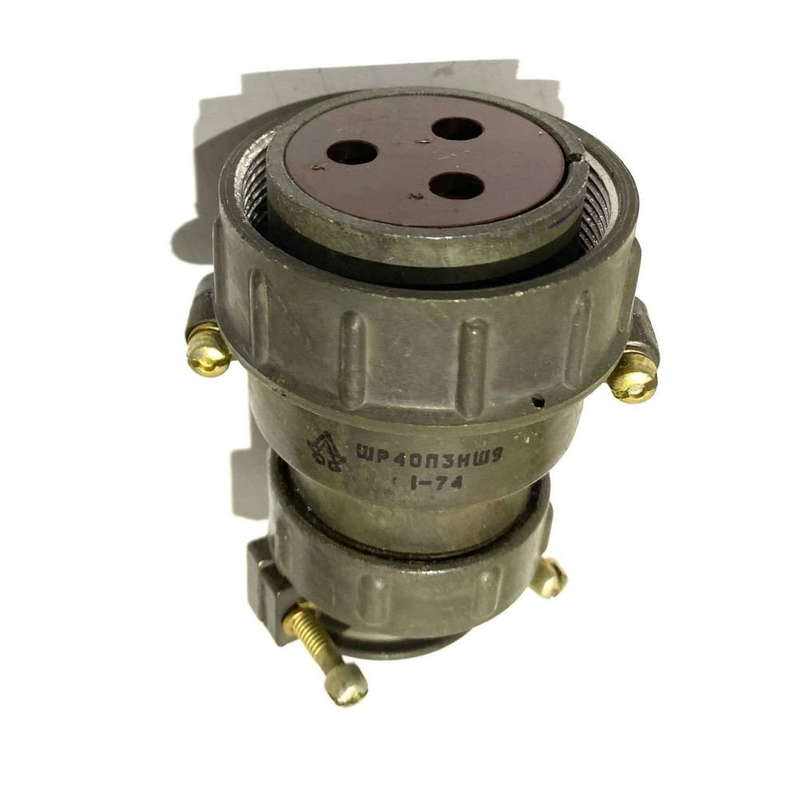

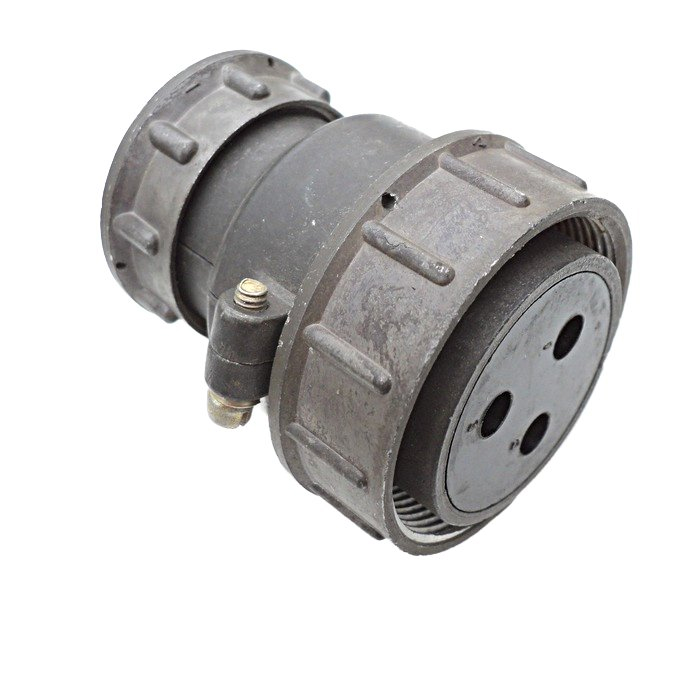

розетка ШР40ПК3НГ9 представляет собой блочный соединитель, предназначенный для использования в электрических и радиоаппаратных системах. Она обладает следующими характеристиками:

Основные характеристики

• Тип соединителя : ШР (негерметичный).
• Условный размер корпуса : 40.
• Конструктивное исполнение : ПК (с прямым патрубком).
• Количество контактов : 3.
• Для неэкранированного кабеля : Н.
• Максимальный рабочий ток : 100 А.
• Максимальное рабочее напряжение : до 850 В (постоянного тока).
• Диаметр контактов : 5,5 мм.
• Покрытие контактов : серебро.
• Сопротивление контактов : 0,3 мОм.
• Сопротивление изоляции : не менее 5000 МОм в нормальных климатических условиях.

Условия эксплуатации

• Температура окружающего воздуха : от -60° С до +60° С.
• Смена температур : от -60° С до +110° С с учетом перегрева контактов.
• Атмосферное давление : минимальное рабочее давление 0,13 мПа.

Механические характеристики

• Количество циклов соединения-разъединения : до 500.
• Минимальная наработка : 1000 часов.
• Габаритные размеры : 80,8?48?48 мм.

Применение

розетка ШР40ПК3НГ9 используется для соединения и разъединения электрических цепей в различных устройствах и системах. Она подходит как для внутреннего, так и для наружного применения при условии защиты от пыли и влаги. Соединитель может работать в диапазоне частот до 3 МГц и используется в радиоэлектронной аппаратуре .
