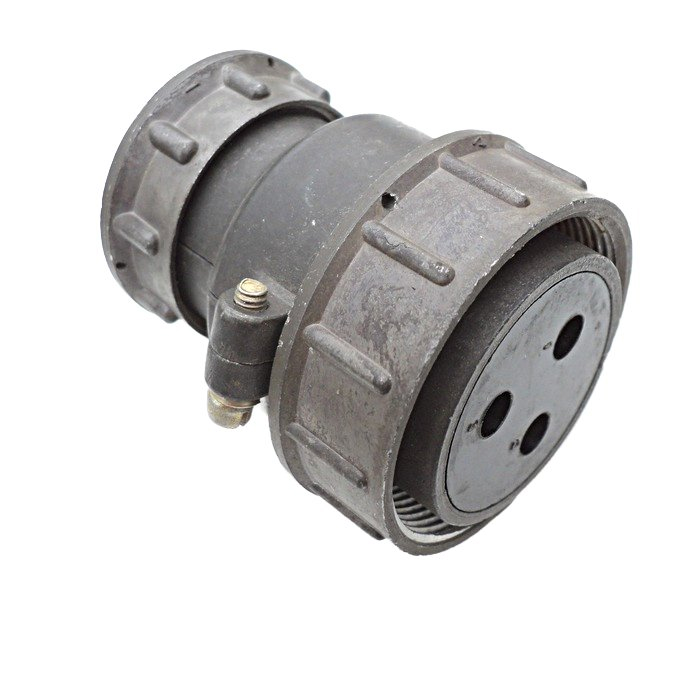

ШР40ПК3НГ9 — это розетка цилиндрического соединителя низкочастотного ряда ШР, приборная модификация с прямым патрубком.

Применение

Предназначена для соединения и разъединения электрических цепей (проводов, кабелей, узлов, блоков) в электро- и радиоаппаратуре, включая промышленное и радиотехническое оборудование.
Изготавливается для внутреннего монтажа в климатическом исполнении УХЛ2 (по ГОСТ 15150-69), допускается наружное применение при защите от дождя, динамической пыли и солнечного излучения.
Используется в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Характеристики

Имеет 3 контакта диаметром 5,5 мм с серебряным покрытием, сопротивление контактов не более 0,3 мОм.
Максимальный ток на контакт — 100 А, общая токовая нагрузка — до 300 А; сопротивление изоляции не менее 5000 МОм.
Рабочая температура от -60 до +60 °C (с учетом перегрева контактов до +110 °C), вибрация 1–5000 Гц, удар до 5000 м/с?, срок службы — 500 сочленений-расчленений, наработка 1000 часов.
