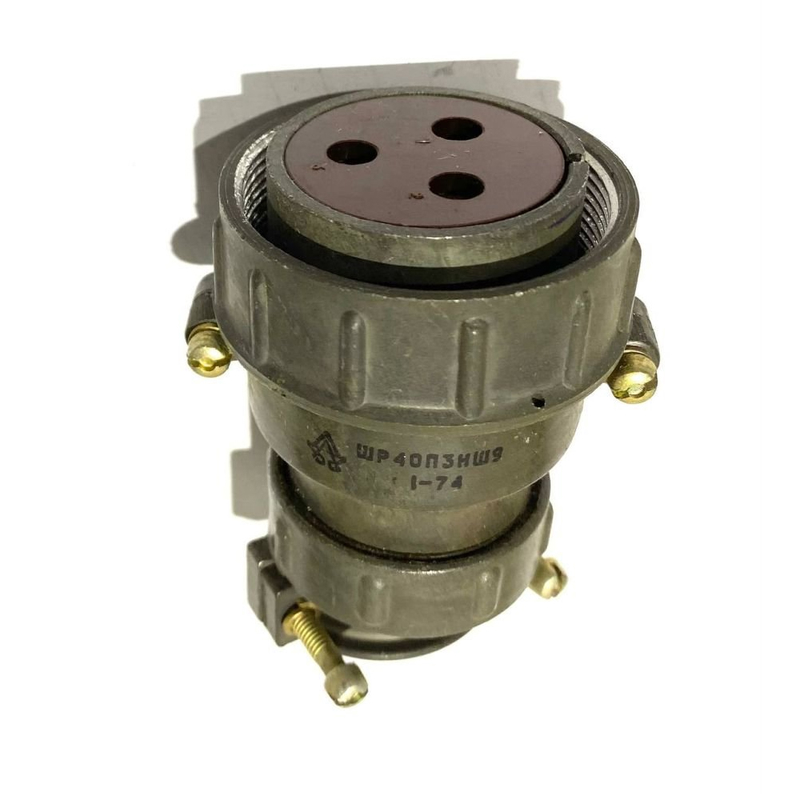

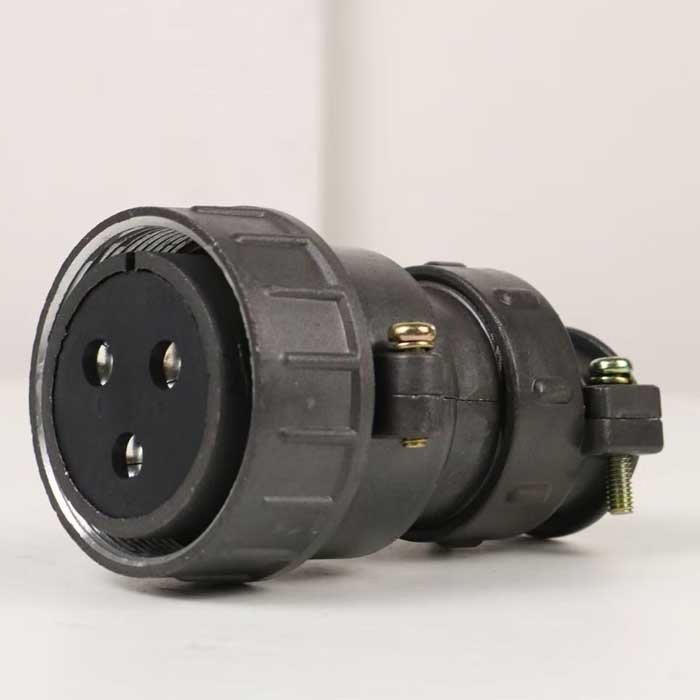

ШР40ПК3НГ9 — это низкочастотный цилиндрический соединитель в виде розетки приборной части с прямым патрубком и гайкой для неэкранированного кабеля. Он предназначен для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В (амплитудное значение).

Расшифровка обозначения

Обозначение расшифровывается так: ШР — тип соединителя (низкочастотный цилиндрический), 40 — условный размер корпуса, ПК — конструктивное исполнение приборной части с прямым патрубком, 3 — количество контактов, Н — нормальные габариты, Г — гайка, 9 — серия или вариант исполнения. Исполнение климатическое — УХЛ (умеренный и холодный климат), вид сочленения — резьбовое с одношпоночной поляризацией.

Технические характеристики

Соединитель выдерживает максимальную токовую нагрузку до 300 А, сопротивление изоляции не менее 5000 МОм. Минимальная наработка — 1000 часов, количество сочленений-расчленений — 500, срок сохраняемости — 15 лет.

Условия эксплуатации

Рабочая температура от -60 до +60 °C (с учетом перегрева контактов до +110 °C). Выдерживает синусоидальную вибрацию 1–5000 Гц с ускорением до 300 м/с² (30 g), механические удары до 5000 м/с² (500 g), пониженное давление до 1,3·10⁻⁴ Па. Применяется в радиоэлектронной, радиотехнической аппаратуре и контрольно-измерительных приборах.
