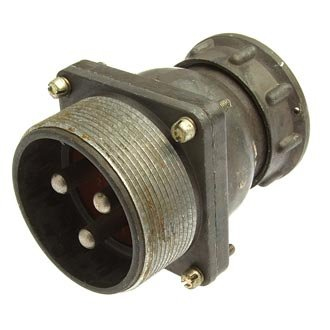

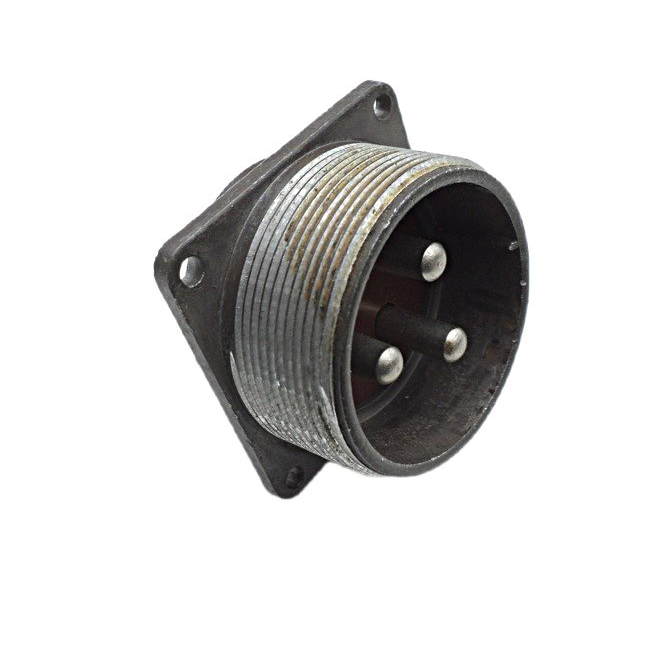

ШР40ПК3ЭШ9 представляет собой приборную вилку (блочную часть) низкочастотного цилиндрического соединителя общего назначения. Она предназначена для работы в цепях постоянного и переменного токов с частотой до 3 МГц, применяясь в радиоэлектронной и радиотехнической аппаратуре.

Характеристики

• Количество контактов: 3 шт. диаметром 5,5 мм. ?

• Рабочий ток на контакт: до 100 А, общий до 300 А. ?

• Максимальное напряжение: 850 В.

• Сопротивление контакта: не более 0,3 мОм.

• Сопротивление изоляции: не менее 5000 МОм.

• Сечение провода: до 35 мм?. ?

• Габариты: 48?48?42 мм. ?

Условия эксплуатации

Соединитель выдерживает синусоидальную вибрацию (1–5000 Гц, ускорение 300 м/с?), механические удары (одиночный до 5000 м/с?, многократный до 350 м/с?) и линейные нагрузки до 2000 м/с?. Работает при пониженном давлении 1,3·10?? Па, в климатическом исполнении УХЛ, негерметичный. Срок службы: минимум 1000 часов, 500 сочленений-расчленений.

Информация по 2015 году не указана в доступных источниках.
