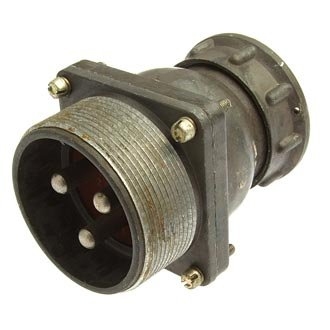

ШР40ПК3ЭШ9 — это низкочастотный цилиндрический соединитель общего назначения, используемый в электро- и радиоаппаратуре. Он предназначен для надежного соединения и разъединения электрических цепей, включая провода, кабели и блоки.

Основные характеристики

Рабочий ток контактов достигает 100 А, максимальное напряжение — до 850 В для постоянного и переменного тока частотой до 3 МГц. Диаметр контактов — 5,5 мм, покрытие — серебро, сопротивление контакта — не более 0,3 мОм, сопротивление изоляции — не менее 5000 мОм.

Рабочая температура окружающей среды — от -60°C до +60°C (с учетом перегрева контактов до +110°C). Соединитель выдерживает вибрацию (1–5000 Гц, до 300 м/с²), удары (до 5000 м/с²) и пониженное давление (до 1,3·10⁻⁴ Па).

Конструкция и исполнение

Это вилка приборная блочного типа с прямым патрубком (ПК), условный размер корпуса — 40, одношпоночная поляризация, резьбовое сочленение. Климатическое исполнение — УХЛ2 по ГОСТ 15150-69, подходит для внутреннего монтажа пайкой; для наружного — с защитой от пыли, влаги и солнца.

Метод монтажа — пайка, габариты — около 48×48×42 мм. Минимальная наработка — 1000 часов, количество соединений-расчленений — 500.

Расшифровка обозначения

ШР — тип соединителя; 40 — размер корпуса; ПК — приборная вилка с прямым патрубком; 3 — число рядов контактов; Э — экранированный кабель; Ш — повышенные требования к виброустойчивости; 9 — комбинация контактов.
