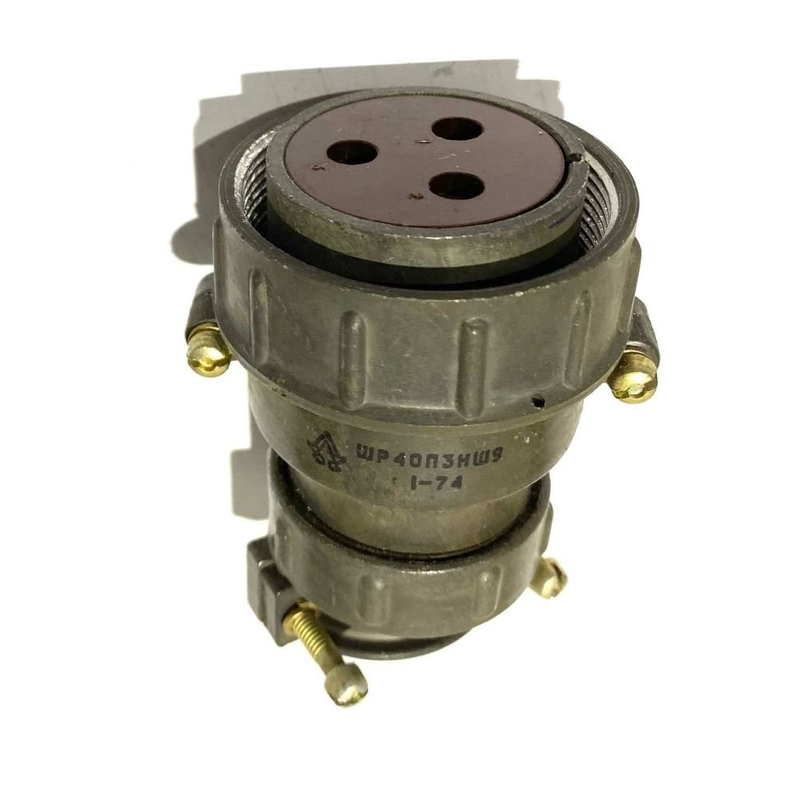

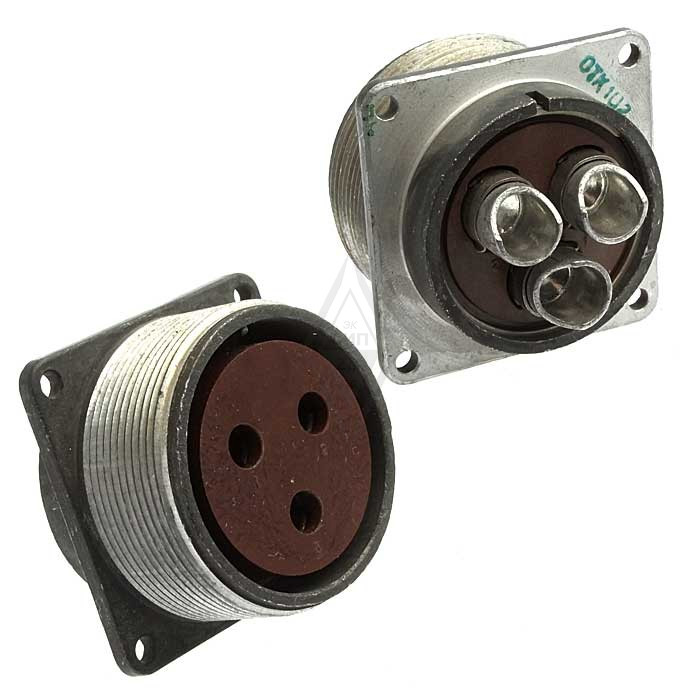

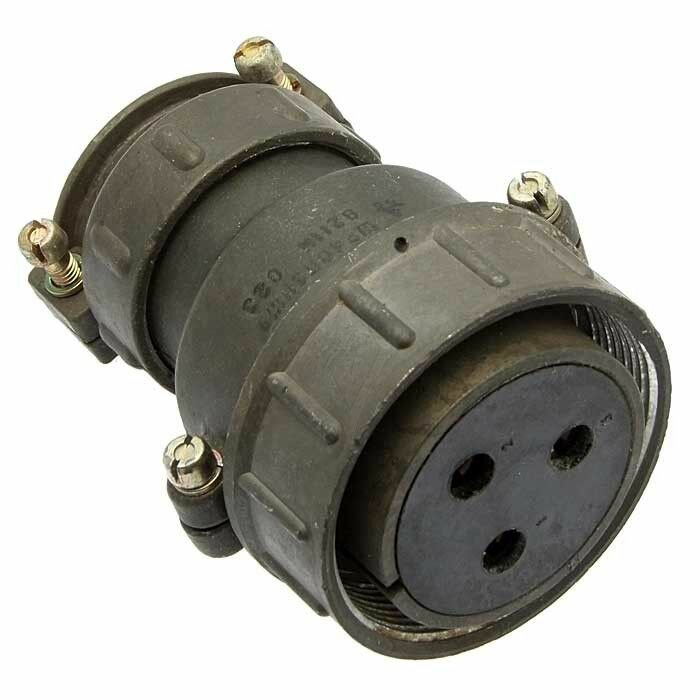

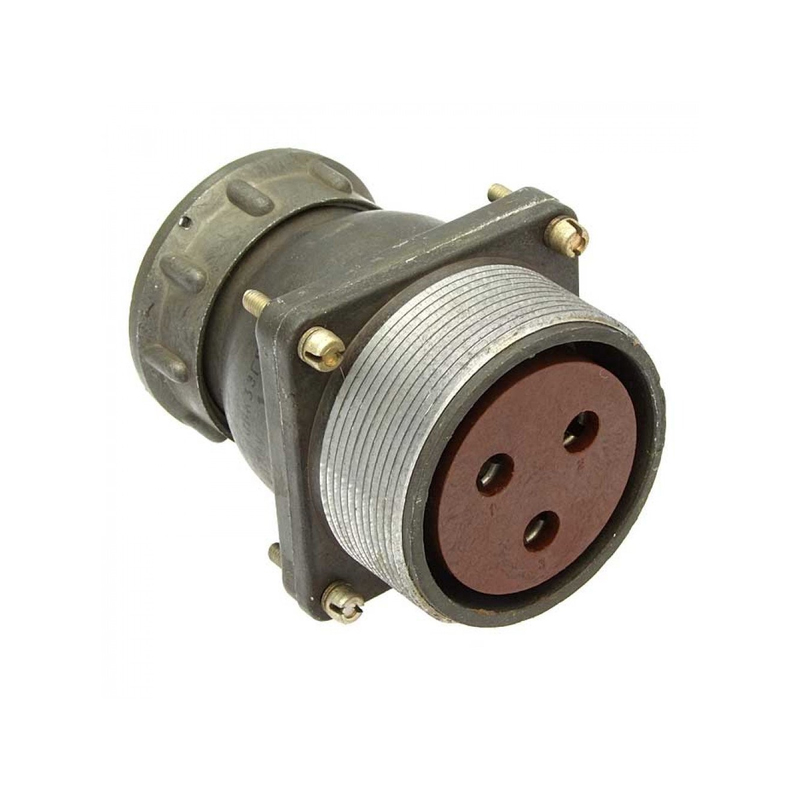

ШР40ПК3ЭГ9 — это приборная розетка из серии соединителей ШР, предназначенная для использования в радиоэлектронной и радиотехнической аппаратуре как универсальный разъём общего назначения. Она подходит для монтажа с экранированными или неэкранированными кабелями в электрических цепях постоянного и переменного тока (до 3 МГц) при напряжении до 850 В (амплитудное значение), а также для внутреннего и наружного применения в климатическом исполнении УХЛ (при защите от пыли и влаги).

Расшифровка обозначения

• ШР — тип цилиндрического соединителя.

• 40 — условный размер корпуса.

• ПК — конструктивное исполнение приборной (блочной) части с прямым патрубком.

• 3Э — трёхконтактная конфигурация с определённым расположением.

• Г — розетка (гнездовой тип контактов).

• 9 — сочетание контактов (диаметр 5,5 мм).

Основные характеристики

розетка имеет 3 контакта диаметром 5,5 мм с покрытием серебром (или никелем по вариантам). Максимальный ток на контакт — 100 А, общий — до 300 А; сопротивление контакта — не более 0,3–0,75 мОм; сопротивление изоляции — не менее 5000 МОм. Климатическое исполнение негерметичное УХЛ, хвостовики контактов позволяют подключать провода сечением до 35 мм?.

Надёжность и условия эксплуатации

Количество сочленений-расчленений — 500 циклов, минимальная наработка — 1000 часов, срок сохраняемости — 15 лет. Выдерживает вибрацию (1–5000 Гц, 300 м/с?), удары (до 5000 м/с? одиночные) и линейные нагрузки (2000 м/с?).
