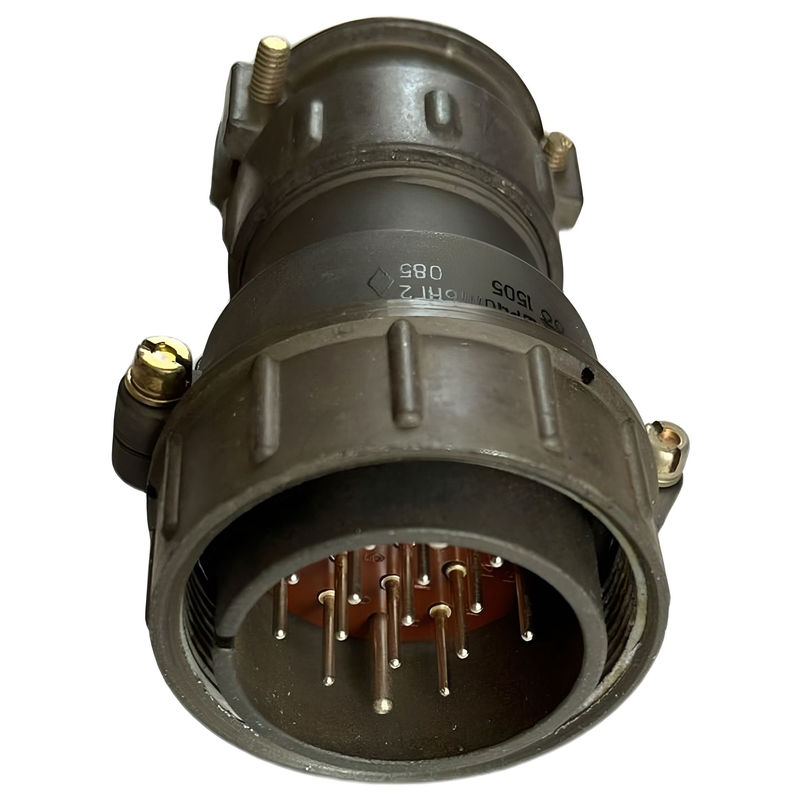

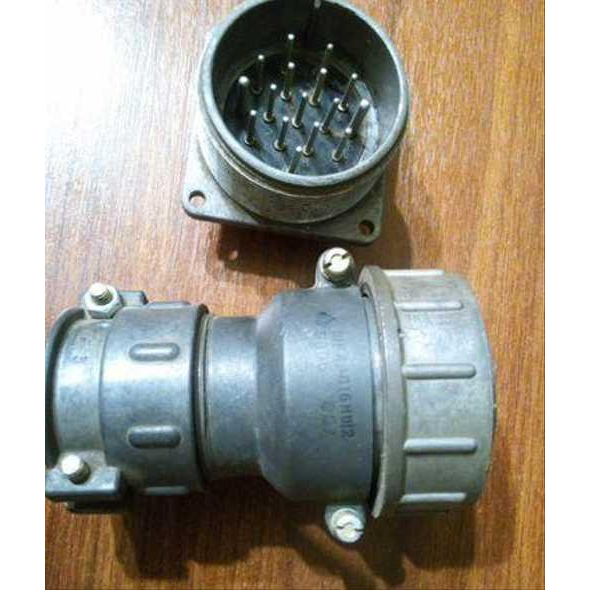

Соединители ШР40ПК16НШ2 представляют собой вилки, предназначенные для монтажа с неэкранированными кабелями в электрических цепях постоянного и переменного тока при напряжении до 850 В (амплитудное значение). Эти соединители могут использоваться как внутри помещений, так и снаружи при условии защиты от пыли и воды.

Основные характеристики:

• Тип соединителя : ШР

• Условный размер корпуса : 40

• Исполнение приборной части : С прямым патрубком (ПК)

• Количество контактов : 16 (14 контактов диаметром 1,5 мм и 2 контакта диаметром 2,5 мм)

• Вид гайки патрубка : Н (для неэкранированного кабеля)

• Вид контактов : Ш вилка

• Покрытие контактов : Никель (без буквы — серебро)

• Материал корпуса : Пластмассовый (М)

Технические характеристики:

• Максимальная токовая нагрузка на одиночный контакт : 20 А для контактов ? 1,5 мм и 35 А для контактов ? 2,5 мм.

• Общая максимальная токовая нагрузка : 190 А.

• Сопротивление контакта : Не более 2,5 мОм для ? 1,5 мм и 1 мОм для ? 2,5 мм.

• Сопротивление изоляции : Не менее 5000 МОм в нормальных климатических условиях.

• Рабочая температура : От -60°C до +60°C.

• Климатическое исполнение : УХЛ.

Применение:

Эти соединители используются в различных электрических цепях, включая внутреннее и наружное применение при соответствующей защите от внешних факторов. Они взаимосочленяемы с другими типами соединителей, такими как ШР, 2РТ-А, 2РТТ и ШРГ.
