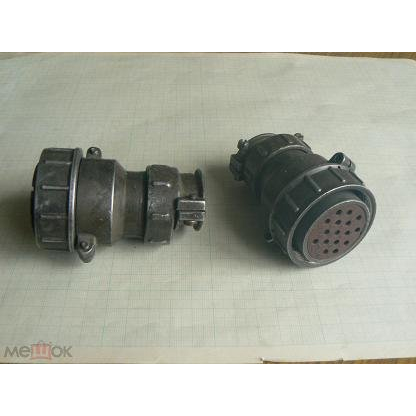

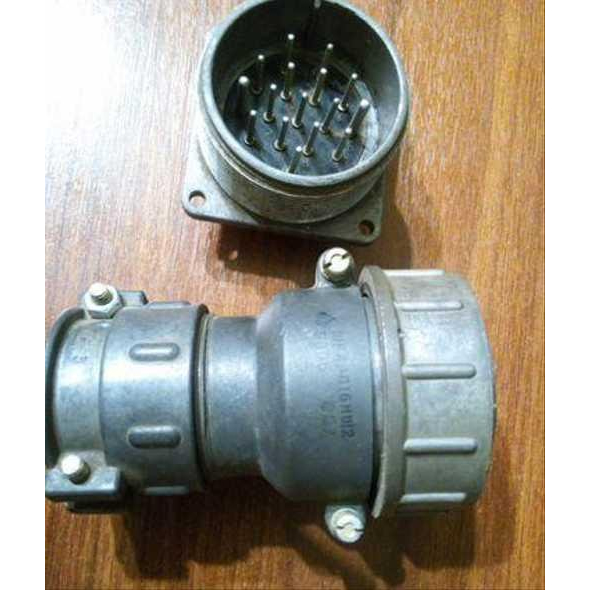

ШР40ПК16НШ2-К — это низкочастотный цилиндрический электрический разъём российского производства из серии ШР, предназначенный для надёжного соединения в электрических цепях. Он представляет собой блочную вилку с прямым патрубком и кожухом, с 16 контактами штыревого типа.

Основные характеристики

Условный размер корпуса — 40, что определяет его габариты для монтажа на блок. Рабочая температура варьируется от -60°C до +100°C, а максимальное напряжение — до 850 В. Максимальная токовая нагрузка на контакт достигает 35 А (для провода Ø2,5 мм), суммарно до 190 А на весь разъём.

Устойчивость к воздействиям

Разъём выдерживает синусоидальную вибрацию в диапазоне 1–5000 Гц с ускорением до 300 м/с² (30 g), а также механические удары до 5000 м/с² (500 g). Сопротивление изоляции — не менее 5000 МОм, ресурс — 500–1000 сочленений-расчленений и наработка от 1000 часов. Материал корпуса — металл, изолятор — карболит.

Применение

Используется в промышленных системах, сварочном оборудовании и других устройствах, где требуется объёмный монтаж с резьбовым соединением нормальных габаритов. Соответствует стандартам ОСТ и ТУ (например, ГЕО.364.107 ТУ).
