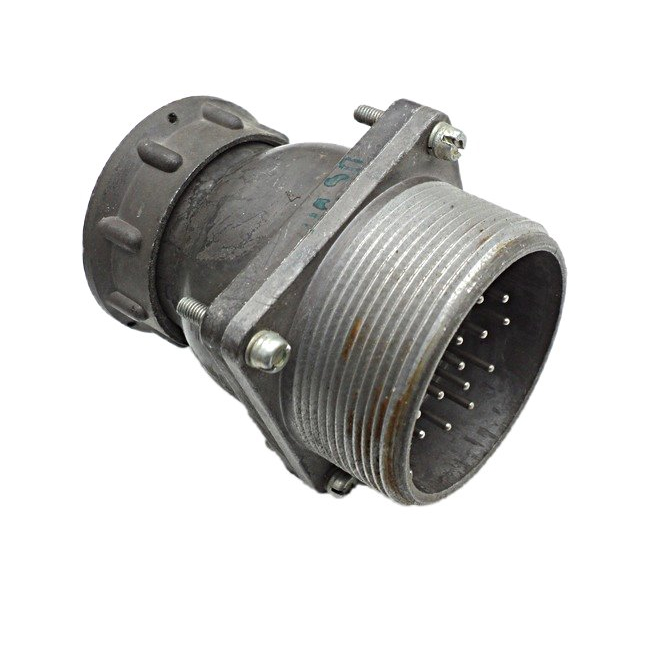

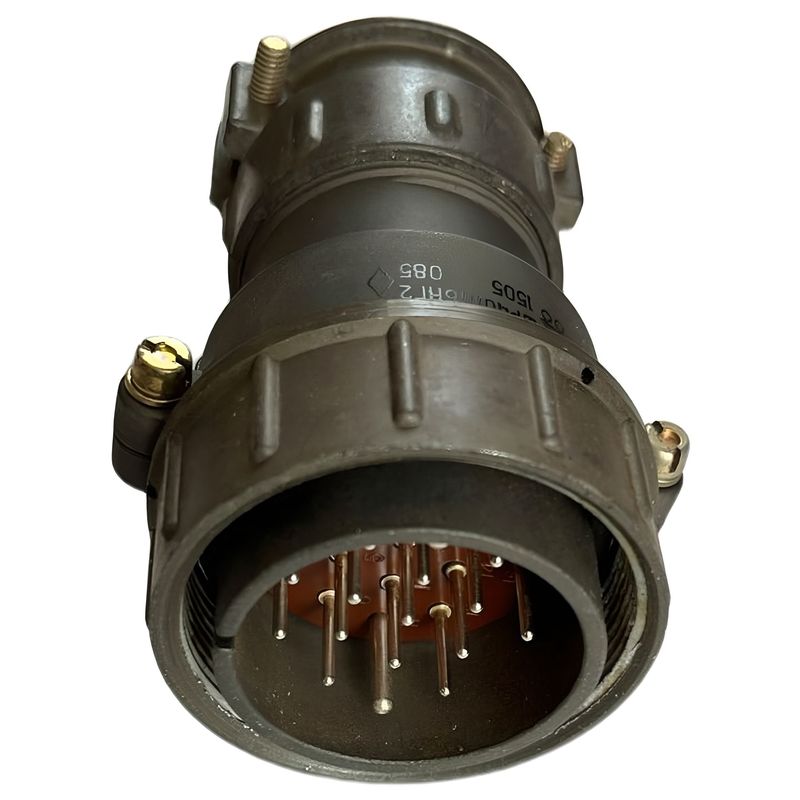

ШР40ПК16НГ3 — это низкочастотный цилиндрический электрический соединитель (вилка или розетка) серии ШР, предназначенный для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В.

Расшифровка обозначения

• ШР — тип соединителя (негерметичный, цилиндрический).

• 40 — условный размер корпуса (диаметр 40 мм).

• ПК — приборное исполнение с прямым патрубком.

• 16 — число контактов (16 шт.).

• НГ3 — неэкранированный кабель, нормальные габариты, третья модификация.

Технические характеристики

Соединитель рассчитан на рабочий ток от 10 до 25 А в зависимости от диаметра контактов (1,5–2,5 мм). Сопротивление контактов не превышает 1–2,5 мОм, изоляции — не менее 5000 МОм в нормальных условиях.

Рабочая температура: от -60°C до +60°C, смена температур до +110°C (с учетом перегрева контактов). Выдерживает пониженное давление 1,3·10⁻⁴ Па, вибрацию до 300 м/с² (1–5000 Гц) и не менее 500 сочленений-расчленений.

Применение

Используется в приборных и кабельных соединениях для надежной передачи сигналов в суровых условиях: авиация, техника, промышленность. Резьбовое сочленение, одношпоночная поляризация для точного подключения.
