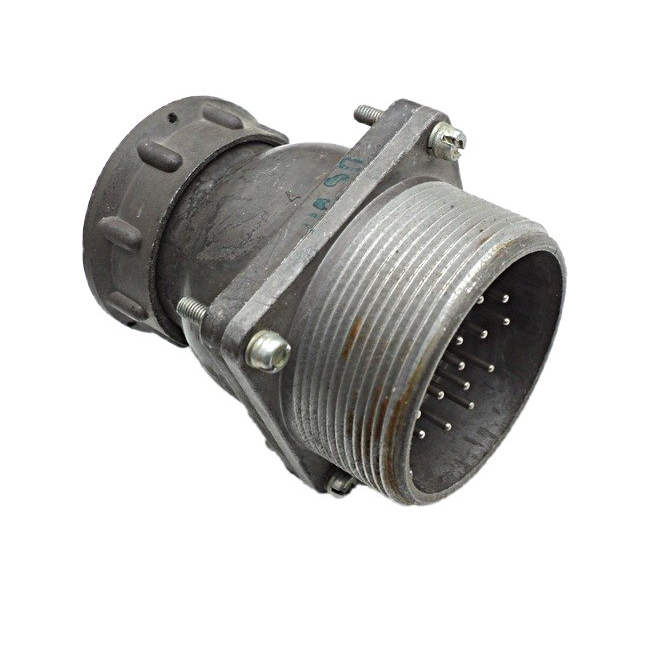

ШР40ПК16НГ2 — это блочная розетка, используемая для соединения и разъединения электрических цепей в электро- и радиоаппаратуре. ШР расшифровывается как тип соединителя, 40 — условный размер корпуса, ПК — конструктивное исполнение блочной (приборной) части с прямым патрубком. 16 означает количество контактов, Н указывает на то, что гайка патрубка предназначена для неэкранированного кабеля, а Г обозначает, что это вилка.

Назначение и характеристики :

• Предназначены для монтажа с экранированными или неэкранированными кабелями (проводами) в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В.

• Используются для внутреннего и наружного применения (при защите от пыли и воды) в климатическом исполнении УХЛ.

• Состоят из двух частей: вилки и розетки, которые могут быть блочными (приборными) или кабельными. Блочная часть изготавливается без патрубка, с прямым или угловым патрубком, а кабельная — с прямым или угловым патрубком.

• Сочленение соединителей резьбовое, поляризация корпусов одношпоночная.

• Контакты могут быть покрыты серебром или никелем.

• Имеют 16 контактов, из которых 14 имеют диаметр 1,5 мм, а 2 — диаметр 2,5 мм.

• Выдерживают механические удары одиночного действия с ускорением 5000 м/с2, многократного действия с ускорением 350 м/с2, и пониженное атмосферное давление 1,3*10-4 Па.

• Рабочая температура среды: от -60°C до +60°C.

Ответными частями для розетки приборной ШР40ПК16НГ2 являются вилки кабельные ШР40П16НГ2, 2РТ40П16НГ2-А и 2РТТ40КПН16Ш23В.
