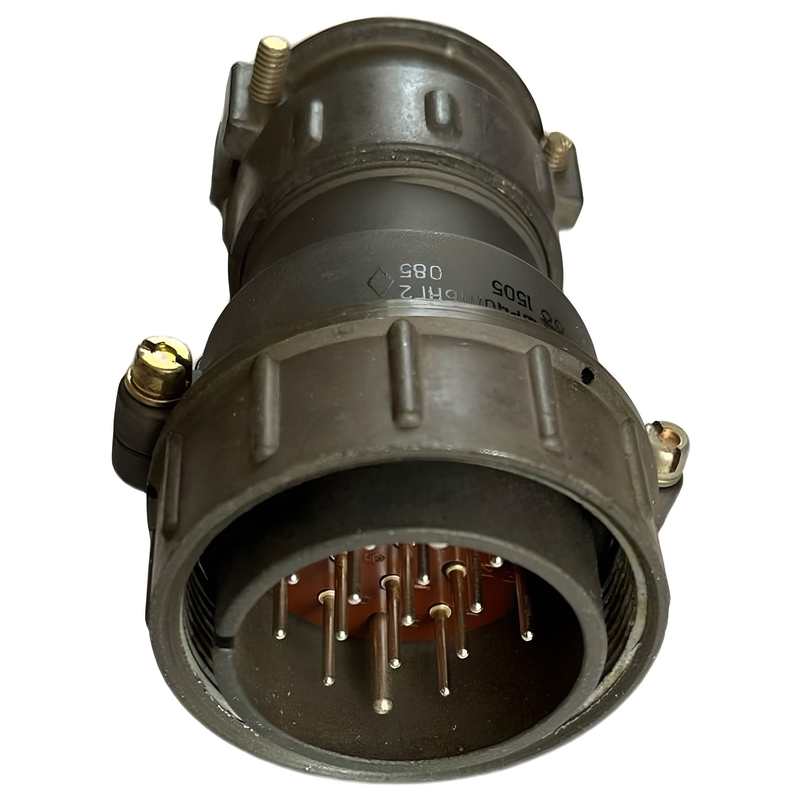

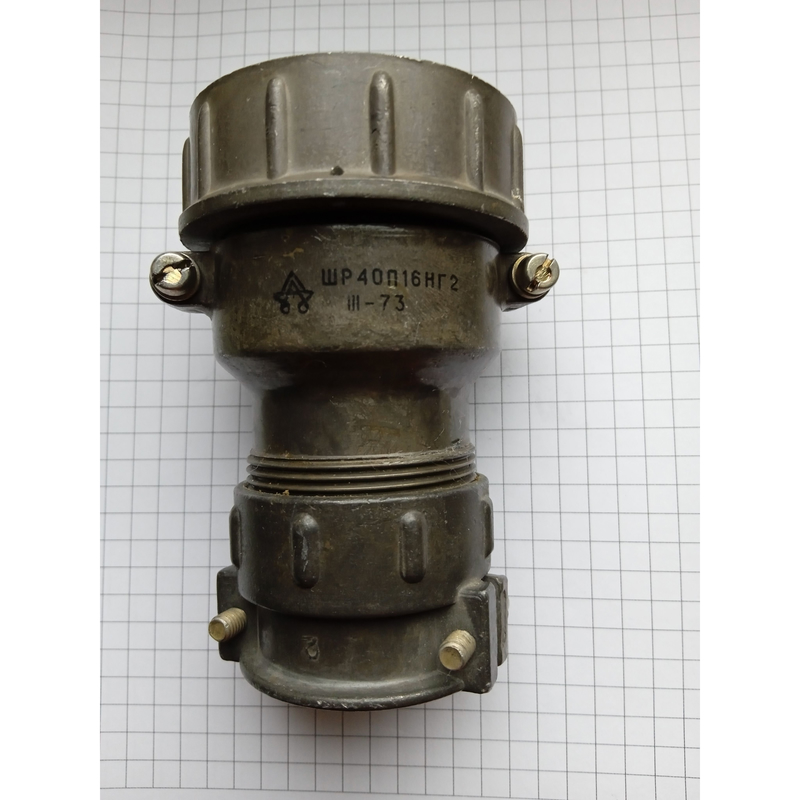

ШР40ПК16НГ2: приборная розетка для многоконтактных электрических соединений

ШР40ПК16НГ2 — низкочастотная цилиндрическая приборная розетка серии ШР, предназначенная для создания надёжных разъёмных соединений в электрических цепях постоянного, переменного и импульсного тока. Исполнение применяется в радиоэлектронной аппаратуре, системах автоматики, контрольно-измерительных комплексах, промышленном оборудовании и других устройствах, где важны механическая прочность, стабильность контакта и устойчивость к внешним воздействиям.

Разъём рассчитан на работу в цепях с частотой до 3 МГц и напряжением до 850 В. Негерметичное исполнение с климатическим вариантом УХЛ ориентировано на эксплуатацию в оборудовании с повышенными требованиями к надёжности соединений.

Конструкция ШР40ПК16НГ2

ШР40ПК16НГ2 представляет собой приборную, или блочную, розетку: её устанавливают непосредственно на панель, корпус или стенку электротехнического устройства. Соединение с ответной частью выполняется резьбовым способом, что снижает риск случайного расстыковывания при вибрации, ударах и перемещении оборудования.

Обозначение разъёма отражает основные конструктивные признаки:

• ШР — серия цилиндрических низкочастотных разъёмов.

• 40 — условный размер корпуса.

• П — приборное исполнение для установки на оборудование.

• К — исполнение с кожухом.

• 16 — число контактов.

• НГ — негерметичный вариант с гнездовыми контактами.

• 2 — номер схемы расположения контактов.

Корпус выполнен из металла, а изолятор — из электроизоляционного материала. Такое сочетание обеспечивает механическую защиту контактной группы и необходимую электрическую прочность конструкции.

Основные технические характеристики

Контактная группа ШР40ПК16НГ2 включает 16 гнездовых контактов двух типоразмеров:

Серебряное покрытие контактных элементов способствует снижению переходного сопротивления и поддержанию стабильных электрических параметров в процессе эксплуатации. Для монтажа проводов используется пайка; допустимое сечение проводника зависит от диаметра соответствующего контакта.

Где применяется разъём

Приборная розетка ШР40ПК16НГ2 подходит для оборудования, в котором требуется одновременно передать несколько сигнальных, управляющих и силовых цепей через единый разъём. Благодаря наличию контактов разного диаметра она позволяет комбинировать линии с разной токовой нагрузкой в одной контактной группе.

Типичные области применения:

• промышленная автоматика и шкафы управления;

• измерительная и испытательная аппаратура;

• радиоэлектронные устройства;

• системы телемеханики и диспетчеризации;

• специализированные источники питания;

• лабораторное и технологическое оборудование;

• оборудование, работающее в условиях вибрационных нагрузок.

Разъёмы серии ШР рассчитаны на эксплуатацию при вибрации в диапазоне частот 1–5000 Гц, а также выдерживают ударные и линейные механические нагрузки в пределах, установленных для данной серии.

Преимущества ШР40ПК16НГ2

Ключевое преимущество ШР40ПК16НГ2 — сочетание многоконтактной компоновки и механически надёжного резьбового соединения. При корректной установке такой разъём обеспечивает удобное обслуживание оборудования: панельный узел остаётся закреплённым на корпусе, а кабельная часть может многократно подключаться и отключаться без переделки внутренней проводки.

Для правильного подбора ответной части важно учитывать не только серию ШР и размер корпуса 40, но и схему расположения контактов, исполнение корпуса, тип контактов и требования к климатическому исполнению. Это позволяет обеспечить полную электрическую и механическую совместимость соединения.
