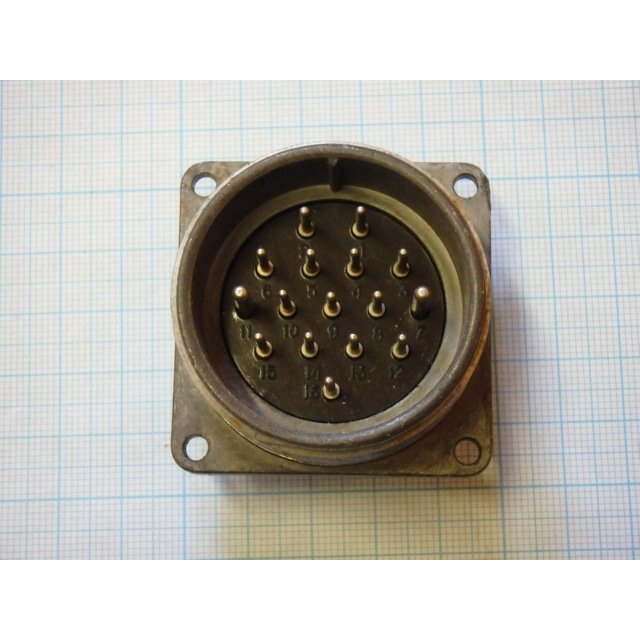

вилка приборная ШР40ПК16ЭШ2Н ВИЛ представляет собой электрический соединитель, предназначенный для монтажа с экранированными или неэкранированными кабелями в электрических цепях. Она используется как в системах постоянного, так и переменного тока (частотой до 3 МГц) при напряжении до 850 В. Данная вилка может применяться как внутри помещений, так и на открытом воздухе, при условии защиты от пыли и влаги.

Основные характеристики

• Тип соединителя : ШР
• Условный размер корпуса : 40
• Конструктивное исполнение : ПК (с прямым патрубком)
• Количество контактов : 16 (14 контактов диаметром 1,5 мм и 2 контакта диаметром 2,5 мм)
• Материал контактов : серебро или никель
• Максимальная токовая нагрузка на одиночный контакт :
  • 10 А для ? 1,5 мм
  • 25 А для ? 2,5 мм
• Общая максимальная токовая нагрузка : до 190 А
• Сопротивление контакта : не более 2,5 мОм для ? 1,5 мм и 1 мОм для ? 2,5 мм
• Сопротивление изоляции : не менее 5000 МОм

Условия эксплуатации

вилка ШР40ПК16ЭШ2Н ВИЛ предназначена для работы в климатических условиях УХЛ. Она способна функционировать при температуре от -60 °C до +60 °C. Также устройство выдерживает механические нагрузки, такие как синусоидальные вибрации в диапазоне частот от 1 до 5000 Гц и удары с ускорением до 5000 м/с?.

Применение

Данная вилка используется в различных областях, включая промышленные установки и системы автоматизации. Она обеспечивает надежное соединение и защиту электрических цепей от внешних воздействий.

Аналоги

К аналогам вилки ШР40ПК16ЭШ2Н относятся:

• вилка приборная ШР40ПК16ЭШ2
• вилка приборная ШР40ПК16ЭШ2Н
• вилка приборная 2РТ40ПК16ЭШ2-А

Эти устройства имеют схожие характеристики и могут быть взаимозаменяемыми в зависимости от конкретных требований системы.
