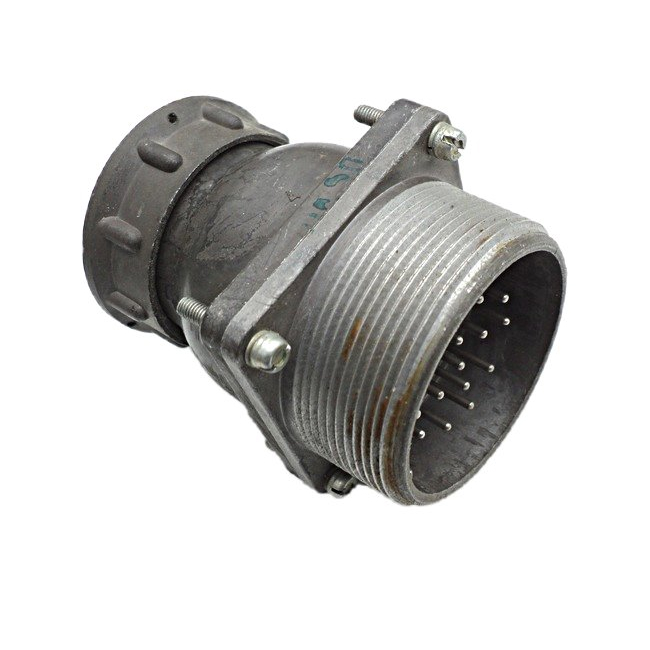

ШР40ПК16ЭШ2 — это приборная вилка, предназначенная для работы в электрических цепях как постоянного, так и переменного тока с частотой до 3 МГц. Она используется в радиоэлектронной и радиотехнической аппаратуре для соединения и разъединения проводов, кабелей, узлов и блоков.

Технические характеристики

• Тип соединителя : ШР
• Условный размер корпуса : 40
• Количество контактов : 16
• Тип патрубка : ПК (прямой)
• Максимальное рабочее напряжение : до 850 В
• Рабочий ток :
  • Для контактов диаметром 1,5 мм — до 10 А
  • Для контактов диаметром 2,5 мм — до 25 А
• Сопротивление изоляции : не менее 5000 МОм
• Сопротивление контактов : не более 1 мОм
• Температура эксплуатации : от -60° С до +60° С
• Габаритные размеры : 48?48?66,2 мм

Применение

вилка ШР40ПК16ЭШ2 используется в различных областях электроники и радиотехники, обеспечивая надежное соединение для передачи электрических сигналов. Она подходит для работы с экранированными кабелями благодаря наличию гайки патрубка, что предотвращает помехи и обеспечивает стабильность работы в сложных условиях.

Условия эксплуатации

вилка может выдерживать значительные механические нагрузки и вибрации. Она имеет срок службы не менее 1000 часов и может быть использована в условиях с изменениями температуры до +110° С. Сочленение соединителей осуществляется резьбовым способом, что обеспечивает надежность соединения.Таким образом, ШР40ПК16ЭШ2 является важным компонентом в системах, требующих высококачественного и надежного соединения электрических цепей.
