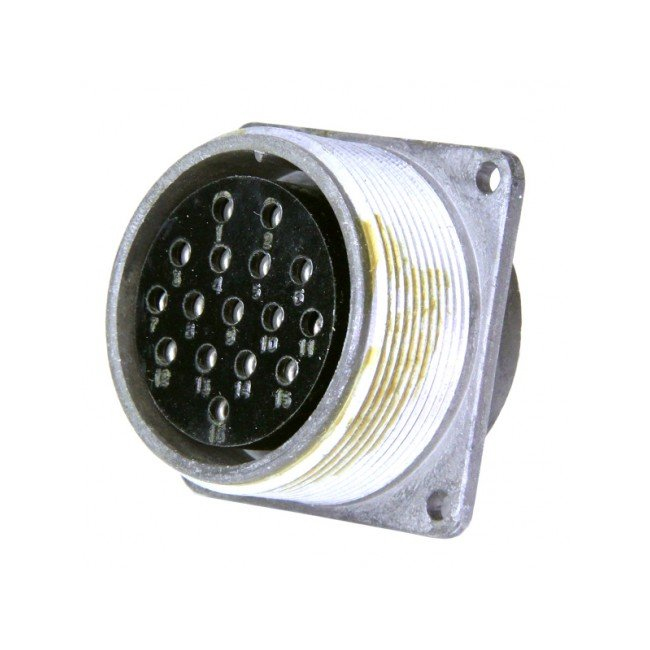

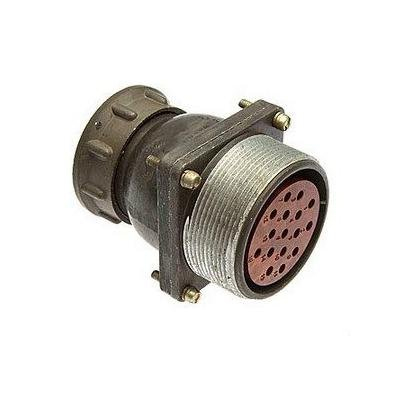

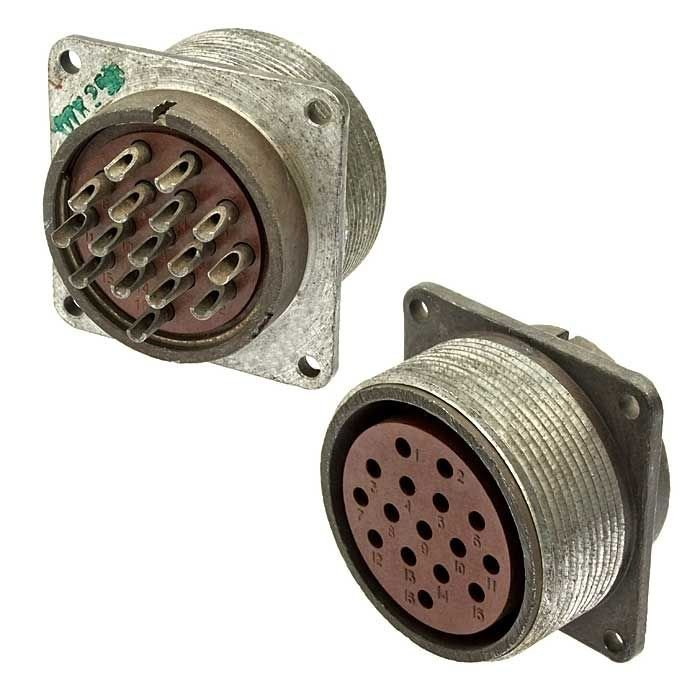

Соединитель ШР40ПК16ЭГ2 представляет собой приборный разъем, который используется для соединения электрических цепей. Он имеет следующие ключевые характеристики:

Основные характеристики

• Тип соединителя : Негерметичный, с прямым патрубком.
• Количество контактов : 16, из которых 14 имеют диаметр 1,5 мм и 2 диаметром 2,5 мм.
• Максимальное рабочее напряжение : 850 В.
• Максимальная токовая нагрузка :
  • Для контактов диаметром 1,5 мм — до 10 А.
  • Для контактов диаметром 2,5 мм — до 25 А.
• Сопротивление изоляции : В нормальных климатических условиях не менее 1000 МОм.

Конструкция

Соединитель состоит из двух частей: вилки и розетки. вилки и розетки могут быть как блочными, так и обычными. Контакты соединителя имеют серебряное покрытие, что обеспечивает хорошую проводимость и устойчивость к коррозии.

Условия эксплуатации

ШР40ПК16ЭГ2 предназначен для работы в условиях умеренного климата (УХЛ). Он способен выдерживать механические воздействия, такие как вибрация и ударные нагрузки.

Применение

Данный соединитель широко используется в различных областях, включая электронику и промышленность, где требуется надежное соединение электрических цепей.
