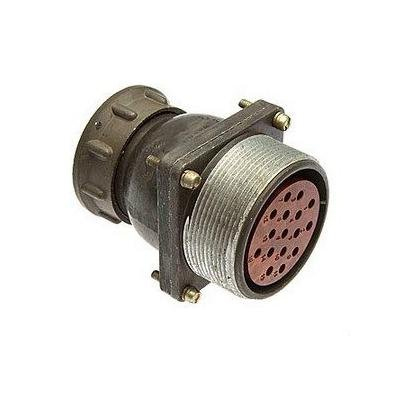

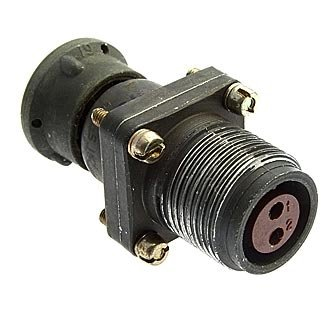

ШР40ПК16ЭГ2 — это блочная (приборная) розетка из серии низкочастотных цилиндрических соединителей ШР, предназначенная для слаботочных электрических цепей в промышленном оборудовании, включая сварочные блоки вроде БУСП-2К.

Основные характеристики

Разъём имеет 16 контактов: 14 диаметром 1,5 мм (ток до 20 А) и 2 диаметром 2,5 мм (ток до 35 А), общая токовая нагрузка — до 190 А.
Габариты составляют 48×48×37 мм, масса — около 0,1 кг, сопротивление контакта — не более 2,5 мОм (для 1,5 мм) и 1 мОм (для 2,5 мм).
Работает при напряжении до 850 В, сопротивление изоляции — не менее 5000 МОм.

Расшифровка обозначения

ШР — тип соединителя, 40 — условный размер корпуса, ПК — приборное исполнение с прямым патрубком, 16 — число контактов, Э — гайка для экранированного кабеля, Г — розетка, 2 — комбинация контактов.

Условия эксплуатации

Соединитель негерметичный, климатическое исполнение УХЛ, температура от -60°C до +60°C, выдерживает вибрацию (1–5000 Гц, до 30 g), удары (до 500 g) и 500 циклов соединений.
Наработка — не менее 1000 часов, срок хранения — 15 лет.
Материал контактов — серебро или никель.

Применение

Используется в радиоэлектронной аппаратуре, сварочном оборудовании для подключения кабелей управления и питания слаботочных цепей.
