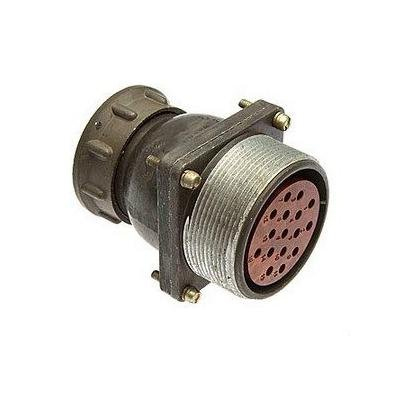

ШР40ПК16ЭГ2 — это блочная розетка серии ШР, предназначенная для надёжного электрического соединения в промышленных системах. Она используется в слаботочных цепях, включая сварочное оборудование и приборы с функциями дистанционного управления.

Расшифровка обозначения

Обозначение расшифровывается следующим образом: ШР — тип цилиндрического низкочастотного соединителя, 40 — условный размер корпуса, ПК — приборная часть с прямым патрубком, 16 — количество контактов, Э — гайка для экранированного кабеля, Г2 — розетка с конкретным сочетанием контактов.

Технические характеристики

Розетка имеет 16 контактов: 14 шт. диаметром 1,5 мм (ток до 20 А, сопротивление ≤2,5 мОм) и 2 шт. диаметром 2,5 мм (ток до 35 А, сопротивление ≤1 мОм). Общая токовая нагрузка — до 190 А, напряжение — до 850 В (амплитудное), сопротивление изоляции ≥5000 МОм.

Соединитель негерметичный, климатического исполнения УХЛ, работает при температурах от -60°C до +60°C, выдерживает вибрацию (1–5000 Гц, 300 м/с²), удары (до 5000 м/с² одиночные) и 500 сочленений-расчленений.

Применение и монтаж

ШР40ПК16ЭГ2 применяется во внутренних и наружных установках (с защитой от пыли/влаги), в электрических цепях переменного/постоянного тока до 3 МГц. Габариты ≈48×48×37 мм, масса ≈0,1 кг, резьбовое сочленение.

Контакты из серебра или никеля обеспечивают низкое сопротивление и долговечность (наработка ≥1000 ч).
