Назначение и область применения

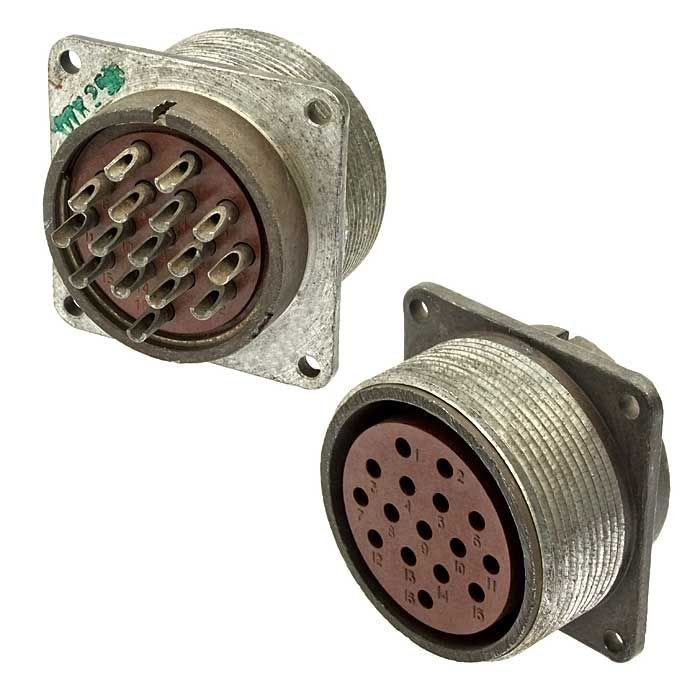

ШР40ПК16ЭГ2 — это розетка (приборная часть) цилиндрического низкочастотного соединителя серии ШР общего назначения. Изделие предназначено для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Соединитель работает с постоянным и переменным током частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Розетка относится к блочным соединителям объемного монтажа и устанавливается на приборной стороне. Условный размер корпуса — 40, что соответствует серии ШР40. Артикул товара — 51689.

Контактная система и электрические параметры

В розетке установлено 16 контактов двух типоразмеров. Контактная группа рассчитана на следующие нагрузки:

• 14 контактов диаметром 1,5 мм — максимальный ток на контакт до 20 А, сопротивление контакта не более 2,5 мОм;
• 2 контакта диаметром 2,5 мм — максимальный ток на контакт до 35 А, сопротивление контакта не более 1 мОм.

Общая токовая нагрузка на соединитель достигает 190 А. Сопротивление изоляции составляет не менее 5000 МОм. Такое сочетание параметров позволяет использовать розетку в цепях с силовыми и сигнальными линиями в составе одной приборной части.

Конструктивные особенности

Розетка выполнена с прямым патрубком (ПК) и гайкой Э для экранированного кабеля. Корпус имеет условный размер 40 и может быть металлическим или пластмассовым (исполнение М). Изолятор изготовлен из карболита. Покрытие контактов — серебро или никель.

Блочное исполнение объемного монтажа предусматривает установку розетки непосредственно на корпусе прибора. Технический чертеж изделия содержит габаритные размеры, монтажные отверстия и вид спереди, что упрощает подготовку посадочного места при сборке.

Условия эксплуатации и ресурс

Изделие выпускается в климатическом исполнении УХЛ. Рабочая температура окружающей среды — от минус 60 до плюс 100 градусов Цельсия. Подтвержденные показатели надежности и стойкости к внешним воздействиям:

• количество сочленений-расчленений — 500 циклов;
• минимальная наработка — 1000 часов;
• срок сохраняемости — 15 лет;
• устойчивость к синусоидальной вибрации в диапазоне от 1 до 5000 Гц с ускорением до 300 м/с²;
• стойкость к одиночным механическим ударам с ускорением до 5000 м/с²;
• работа при пониженном атмосферном давлении до 1,3×10⁻⁴ Па.

Монтаж и порядок применения

Розетку применяют как приборную часть цилиндрического соединителя: она закрепляется на блоке или корпусе аппаратуры, а ответная часть соединяется с ней при коммутации цепей. Прямой патрубок и гайка Э обеспечивают ввод и фиксацию экранированного кабеля. При подборе розетки следует учитывать количество и типоразмеры контактов, допустимые ток и напряжение, а также условия эксплуатации по температуре, вибрации и давлению.

Для объемного монтажа необходимо предусмотреть посадочное место в соответствии с габаритными и монтажными размерами, указанными на техническом чертеже. Соблюдение допустимых токовых нагрузок на каждый контакт и суммарной нагрузки на соединитель продлевает срок службы изделия и сохраняет стабильность переходного сопротивления.
