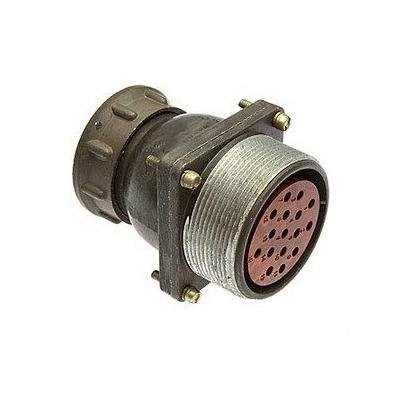

розетка блочная ШР40ПК16ЭГ2 - это низкочастотный цилиндрический соединитель объемного монтажа с резьбовым соединением и нормальными габаритами.

Назначение и применение :

• Предназначена для соединения и разъединения электрических цепей в электро- и радиоаппаратуре.

• Используется для подключения кабелей управления от выпрямителей до полуавтоматов сварочных и другого оборудования, имеющего функции дистанционного регулирования или получающих питание от слаботочных цепей выпрямителя.

• Подходит для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

• Применяется для комплектации блока управления сварочным процессом БУСП-2К.

• Предназначена для монтажа с экранированными или неэкранированными кабелями (проводами).

• Допускается применение для наружного монтажа при условии защиты от воздействия дождя, пыли и солнечного излучения.

Технические характеристики :

• Тип соединителя: ШР.

• Вид соединения: розетка.

• Тип корпуса разъёма: блочный.

• Условный размер корпуса: 40.

• Количество контактов: 16.

• Монтаж: объемный, пайкой.

• Рабочий ток на контактах диаметром 1,5 мм: 10 А.

• Рабочий ток на контактах диаметром 2,5 мм: 25 А.

• Максимальное рабочее напряжение постоянного тока: 850 В.

• Материал контактов: серебро или никель.

• Число сочленений-расчленений: 500.

• Минимальный срок сохраняемости: 15 лет.

• Габаритные размеры: 48х48х37 мм.

• Масса: 0.1 кг.

Конструктивные особенности :

• Состоит из двух частей: вилки и розетки.

• Блочная часть изготавливается без патрубка, с прямым или угловым патрубком.

• Сочленение соединителей резьбовое, поляризация корпусов одношпоночная.

• Корпус разъёма сделан из металла.

• Способ подключения проводов – пайка.

• Ответной частью розетки служит вилка кабельная ШР40П16НГ2.

• Фиксируется накидной гайкой, находящейся на вилке.

• Для предотвращения ошибочного подключения вилки и розетки на кабельной части есть проточка, на блочной части имеется выступ, именуемые "ключом".

Расшифровка условного обозначения :

• ШР - тип соединителя.

• 40 - условный размер корпуса.

• ПК - конструктивное исполнение: с прямым патрубком.

• 16 - количество контактов.

• Э - вид гайки патрубка: для экранированного кабеля.

• Г - вид контактов: розетка.

• 2 - обозначение сочетания контактов (условное число).
