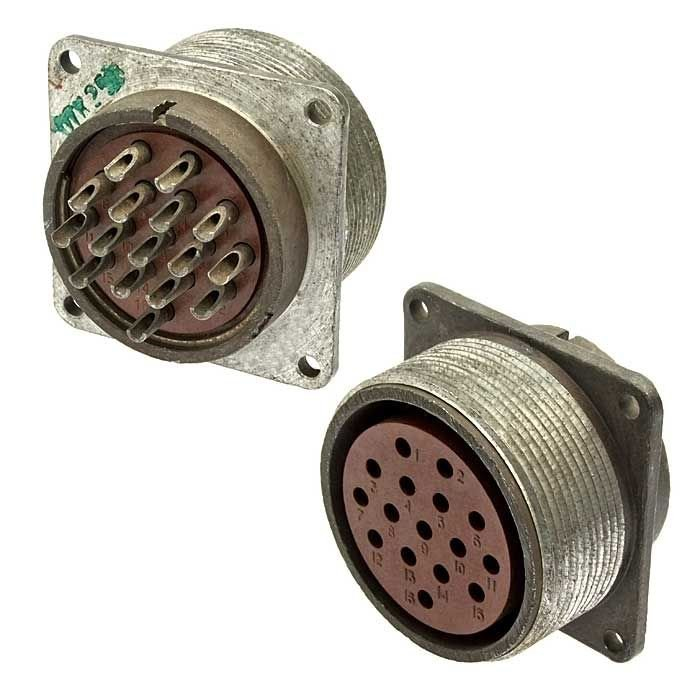

ШР40ПК16ЭГ2 — это розетка приборная (блочная часть) низкочастотного цилиндрического соединителя серии ШР, предназначенная для электрических цепей постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В (амплитудное значение).

Назначение

Она используется для надежного соединения в приборах и оборудовании, где требуется высокая устойчивость к вибрациям, ударам и экстремальным температурам. Подходит для внутреннего монтажа в климатическом исполнении УХЛ2 (по ГОСТ 15150-69), а также для наружного при защите от дождя, пыли и солнца.

Конструкция

• Условный размер корпуса — 40.

• Количество контактов — 16.

• Исполнение: ПК (приборная часть с прямым патрубком), Э (гайка для экранированного кабеля), Г2 (вариант нормальных габаритов). +2
  Маркировка наносится цифро-буквенным кодом прямо на корпус.​

Технические характеристики

Соединитель выдерживает синусоидальную вибрацию (1–5000 Гц, до 300 м/с²), механические удары (до 5000 м/с² одиночные, 350 м/с² многократные) и линейное ускорение до 2000 м/с².
