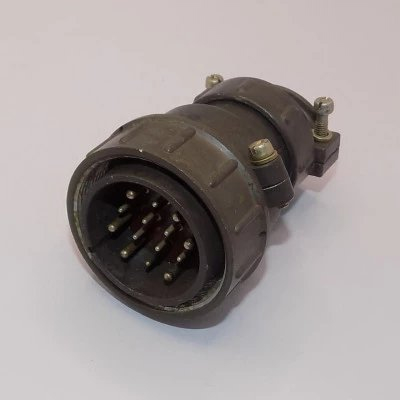

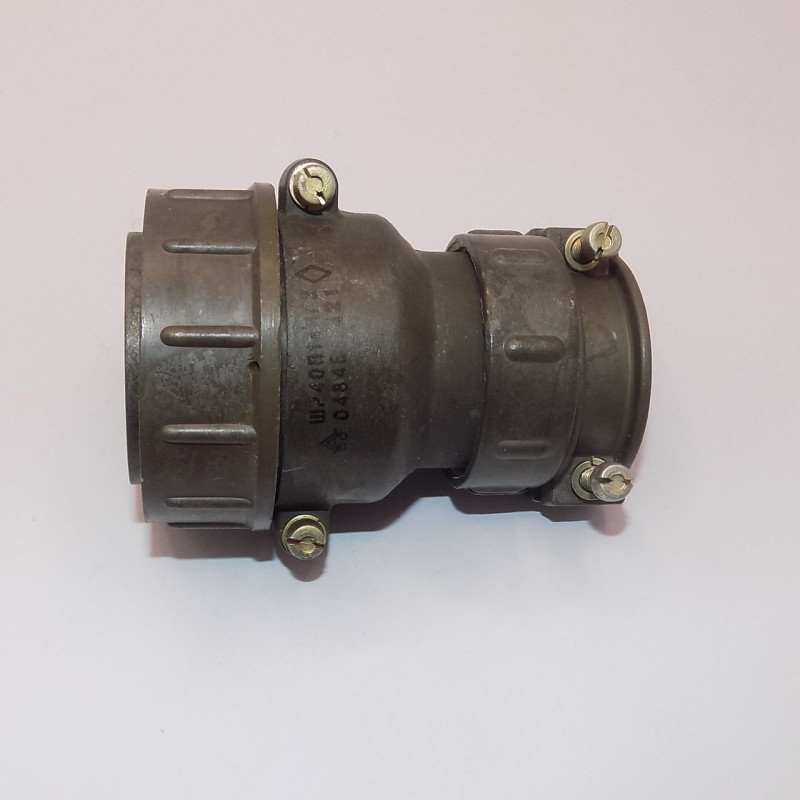

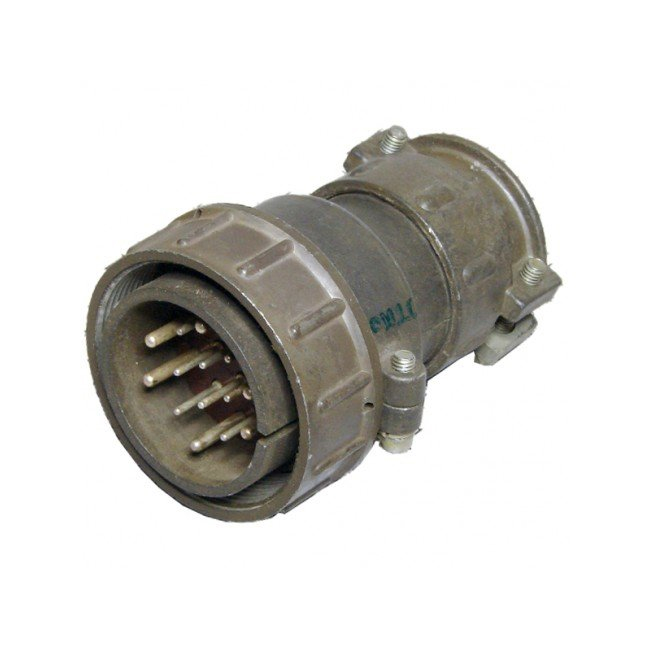

ШР40ПК14НГ2 РОЗЕТКИ 2015г

Цена:

2600 ₽

В наличии: 20 шт.

Технические характеристики

ШР40ПК14НГ2 — это блочная (приборная) розетка цилиндрического низкочастотного соединителя серии ШР, предназначенная для надежного соединения в электрических цепях переменного и постоянного тока в радиоэлектронной и радиотехнической аппаратуре.

Условный размер корпуса — 40 мм, количество контактов — 14 штук (сочетание 2, диаметры 1,5 и 2,5 мм с серебряным покрытием). Конструкция включает прямой патрубок (ПК) и гайку для неэкранированного кабеля (НГ).
Максимальное рабочее напряжение постоянного тока — до 850 В, сопротивление контактов не превышает 2,5 мОм для 1,5 мм и 1,0 мОм для 2,5 мм.
Рабочий ток на контактах: 10 А для диаметра 1,5 мм и 25 А для 2,5 мм.

Температура окружающей среды от -60 до +60 °C (смена до +110 °C), атмосферное давление до 1,3·10⁻⁴ Па (10⁻⁶ мм рт. ст.). Выдерживает синусоидальную вибрацию 1–5000 Гц с ускорением до 300 м/с², механические удары до 5000 м/с².
Минимальная наработка — 1000 часов, количество сочленений-расчленений — 500.
Сопротивление изоляции не менее 5000 МОм.

Метод монтажа — пайка, резьбовое сочленение с одношпоночной поляризацией. Используется во внутренних и наружных установках (при защите от пыли и влаги), климатическое исполнение УХЛ.

Описание

Назначение и область применения

ШР40ПК14НГ2 (артикул 51683) — блочная (приборная) розетка цилиндрического низкочастотного соединителя серии ШР. Она предназначена для соединения электрических цепей переменного и постоянного тока в радиоэлектронной и радиотехнической аппаратуре. Розетка относится к соединителям с условным размером корпуса 40 мм и 14 контактами.

Изделие применяется во внутренних и наружных установках при защите от пыли и влаги. Климатическое исполнение — УХЛ. Конструкция рассчитана на эксплуатацию в составе приборов и блоков, где требуется резьбовое сочленение с ответной частью и пайка проводников.

Конструкция и подтверждённые особенности

В розетке предусмотрено 14 контактов с серебряным покрытием. Используется сочетание двух диаметров контактов — 1,5 мм и 2,5 мм. Конструкция включает прямой патрубок (ПК) и гайку для неэкранированного кабеля (НГ). Соединение с ответной частью — резьбовое, с одношпоночной поляризацией.

Метод монтажа — пайка. Такое исполнение предназначено для неэкранированного кабеля и обеспечивает механическую фиксацию ответной части за счёт резьбового соединения.

Электрические параметры

Максимальное рабочее напряжение постоянного тока — до 850 В.
Рабочий ток на контактах диаметром 1,5 мм — 10 А.
Рабочий ток на контактах диаметром 2,5 мм — 25 А.
Сопротивление контактов диаметром 1,5 мм — не более 2,5 мОм.
Сопротивление контактов диаметром 2,5 мм — не более 1,0 мОм.
Сопротивление изоляции — не менее 5000 МОм.

Механические и климатические параметры

Температура окружающей среды — от -60 до +60 °C, предусмотрена смена температуры до +110 °C.
Атмосферное давление — до 1,3 на 10 в минус четвёртой степени Па, что соответствует 10 в минус шестой степени мм ртутного столба.
Синусоидальная вибрация — 1–5000 Гц с ускорением до 300 м/с².
Механические удары — до 5000 м/с².
Минимальная наработка — 1000 часов.
Количество сочленений-расчленений — 500.

Монтаж и совместимость

Розетка монтируется пайкой проводников к контактам. Ответная часть присоединяется резьбовым способом; одношпоночная поляризация помогает сохранять правильное взаимное положение частей соединителя. Прямой патрубок и гайка для неэкранированного кабеля входят в конструкцию и определяют область применения изделия.

ШР40ПК14НГ2 применяется в радиоэлектронной и радиотехнической аппаратуре, включая внутренние и наружные установки при защите от пыли и влаги. В карточке товара в поле «Год» указано значение 2015; производитель в предоставленных данных не указан.
