Назначение изделия

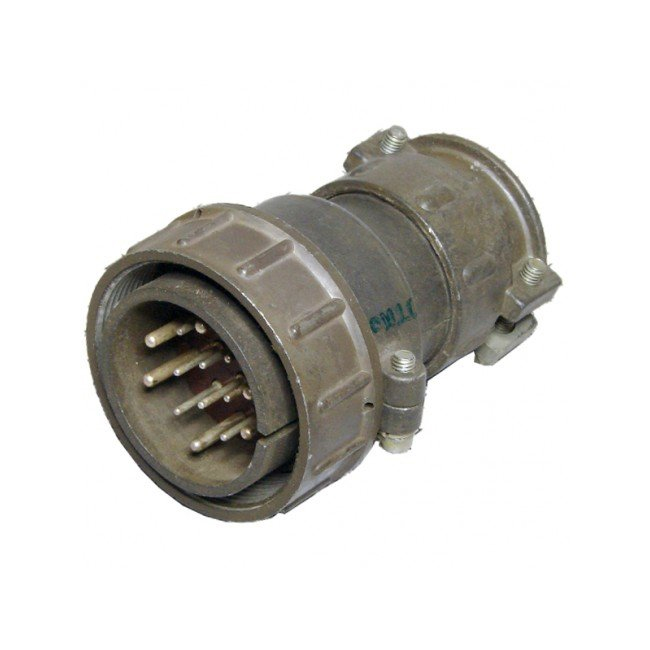

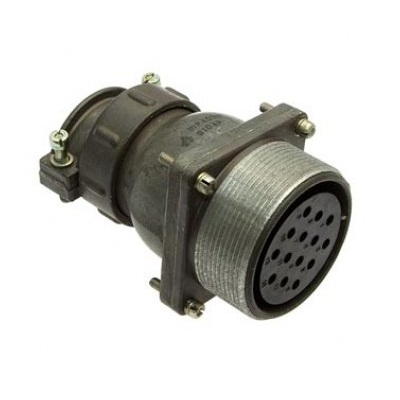

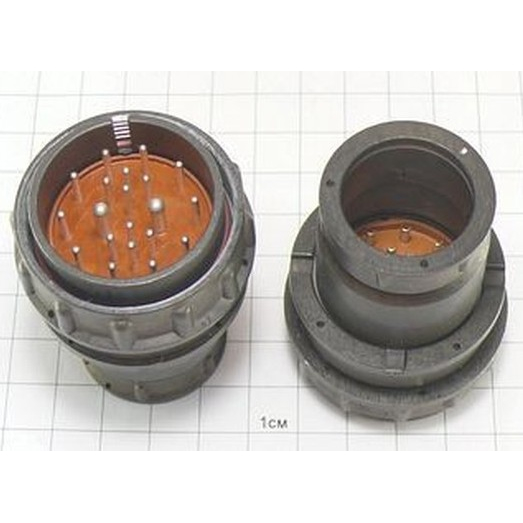

ШР40ПК14НГ2 — приборная розетка низкочастотного цилиндрического соединителя общего назначения. Изделие предназначено для использования в радиоэлектронной и радиотехнической аппаратуре, где требуется надёжное электрическое соединение цепей переменного и постоянного тока частотой до 3 МГц. Розетка относится к категории ШР40 и представляет собой блочную конструкцию с кожухом. Артикул изделия — 41326. Приёмка — «5», год выпуска — 91.

Расшифровка обозначения

Маркировка ШР40ПК14НГ2 содержит полную информацию о конструкции и исполнении изделия. Ниже приведена расшифровка по позициям.

• ШР — тип соединителя;
• 40 — условный размер корпуса;
• ПК — приборная часть с прямым патрубком;
• 14 — количество контактов;
• Н — гайка для неэкранированного кабеля;
• Г — розетка;
• 2 — сочетание контактов: 8 штук диаметром 1,5 мм и 6 штук диаметром 2,5 мм;
• Н в конце — никелевое покрытие контактов;
• М — пластмассовый корпус.

Технические характеристики

Розетка оснащена 14 контактами двух типов. Восемь контактов диаметром 1,5 мм рассчитаны на ток до 20 А при сопротивлении не более 2,5 мОм. Шесть контактов диаметром 2,5 мм рассчитаны на ток до 35 А при сопротивлении не более 1 мОм. Общая токовая нагрузка изделия достигает 230 А.

Рабочее напряжение — до 850 В амплитудного значения. Сопротивление изоляции составляет не менее 5000 МОм. Исполнение негерметичное, климатическое исполнение — УХЛ. Рабочий диапазон температур — от минус 60 градусов Цельсия до плюс 60 градусов Цельсия. Наработка составляет не менее 1000 часов, количество циклов сочленения и расчленения — 500.

Устойчивость к внешним воздействиям

Изделие выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением 300 метров на секунду в квадрате, что соответствует 30 g. Механический удар одиночного действия достигает 5000 метров на секунду в квадрате, то есть 500 g, многократного действия — 350 метров на секунду в квадрате, то есть 35 g. Пониженное давление, при котором сохраняется работоспособность, составляет до 1,3 умноженное на 10 в минус четвёртой степени Паскаля.

Применение

Розетка применяется в составе низкочастотных цилиндрических соединителей общего назначения в радиоэлектронной и радиотехнической аппаратуре. Она обеспечивает надёжное соединение в электрических цепях переменного и постоянного тока частотой до 3 МГц. Блочное исполнение с кожухом упрощает монтаж в составе приборных блоков и стоек. Благодаря сочетанию контактов разного диаметра изделие подходит для одновременного подключения силовых и сигнальных цепей в пределах одного разъёма.

Ключевые особенности

• 14 контактов: 8 диаметром 1,5 мм и 6 диаметром 2,5 мм;
• токовая нагрузка по контактам 1,5 мм — до 20 А, по контактам 2,5 мм — до 35 А;
• общая токовая нагрузка — до 230 А;
• напряжение — до 850 В амплитудного значения;
• сопротивление изоляции — не менее 5000 МОм;
• климатическое исполнение УХЛ, температура от минус 60 до плюс 60 градусов Цельсия;
• наработка не менее 1000 часов, 500 циклов сочленения-расчленения;
• никелевое покрытие контактов, пластмассовый корпус, блочная конструкция с кожухом;
• приёмка «5», год выпуска 91.
