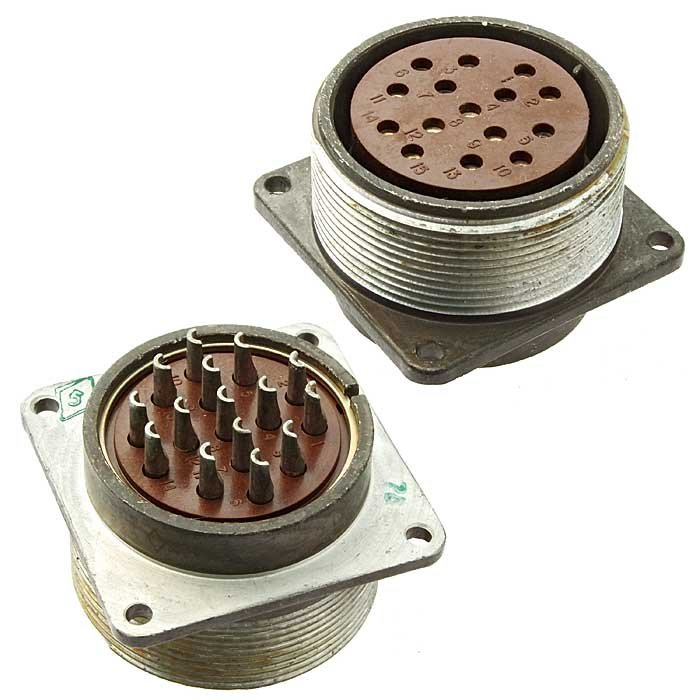

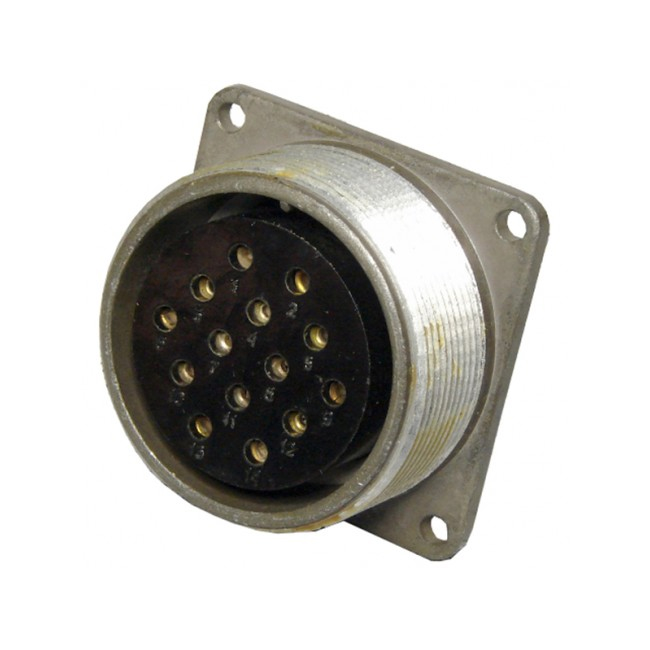

ШР40ПК14ЭГ2 — это блочная розетка низкочастотного цилиндрического соединителя серии ШР, предназначенная для работы в электрических цепях постоянного и переменного (до 3 МГц) токов.

Применение

Используется в электро- и радиоаппаратуре для соединения и разъединения электрических цепей, проводов, кабелей, узлов и блоков, включая радиоэлектронную и радиотехническую технику.

Подходит для внутреннего и наружного применения (с защитой от пыли и влаги потребителем) в климатическом исполнении УХЛ.

Характеристики

Рабочий ток на контактах: 10 А (диаметр 1,5 мм); 25 А (диаметр 2,5 мм).

Максимальное рабочее напряжение постоянного тока — до 850 В; сопротивление контактов — 2,5 мОм (1,5 мм) и 1 мОм (2,5 мм); сопротивление изоляции — не менее 5000 МОм.

Температура эксплуатации: от -60°C до +60°C (с учетом перегрева контактов до +110°C); количество соединений-расчленений — 500; вибрация до 5000 м/с? (одиночное), 350 м/с? (многократное); ускорение — 2000 м/с?.

Покрытие контактов — серебро; диаметры контактов — 1,5 и 2,5 мм.
