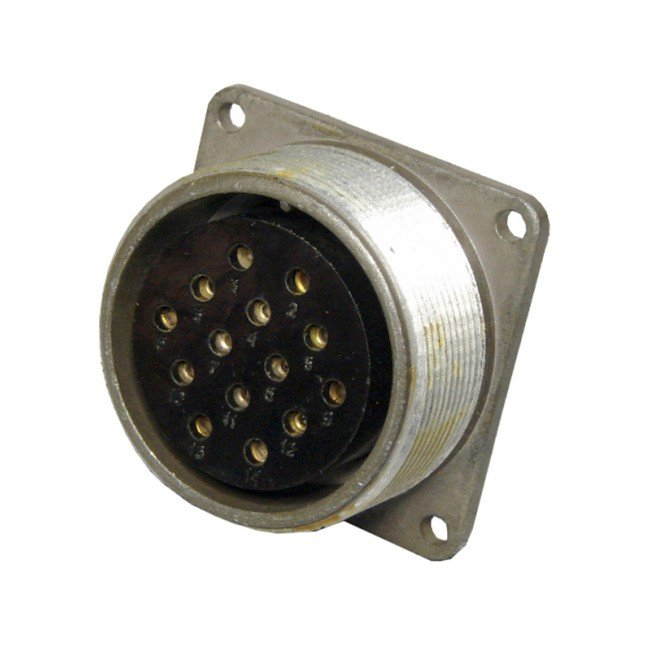

ШР40ПК14ЭГ2 — это приборная розетка из серии низкочастотных цилиндрических разъёмов ШР, предназначенная для электрических соединений в цепях постоянного и переменного тока (до 3 МГц). Она используется во внутренних и наружных условиях (при защите от пыли и влаги) в климатическом исполнении УХЛ.

Основные характеристики

Разъём имеет 14 контактов: 8 шт. диаметром 1,5 мм и 6 шт. диаметром 2,5 мм. Максимальная токовая нагрузка — до 20 А на контакты Ø1,5 мм и до 35 А на Ø2,5 мм, общая — до 230 А; рабочее напряжение — до 850 В.

Сопротивление контакта не превышает 2,5 мОм (Ø1,5 мм) и 1 мОм (Ø2,5 мм), сопротивление изоляции — не менее 5000 МОм.​

Конструкция

Это негерметичная розетка приборного монтажа с прямым патрубком (ПК), байонетной фиксацией и корпусом из алюминиевого сплава с покрытием. Материал контактов — серебро или никель.

Условия эксплуатации

Температурный диапазон: от -60°C до +60°C (с учётом перегрева контактов — до +110°C). Выдерживает вибрацию (1–5000 Гц, до 300 м/с²), удары (до 5000 м/с² одиночные), пониженное давление (1,3·10⁻⁴ Па) и наработку не менее 1000 часов (500 сочленений).
