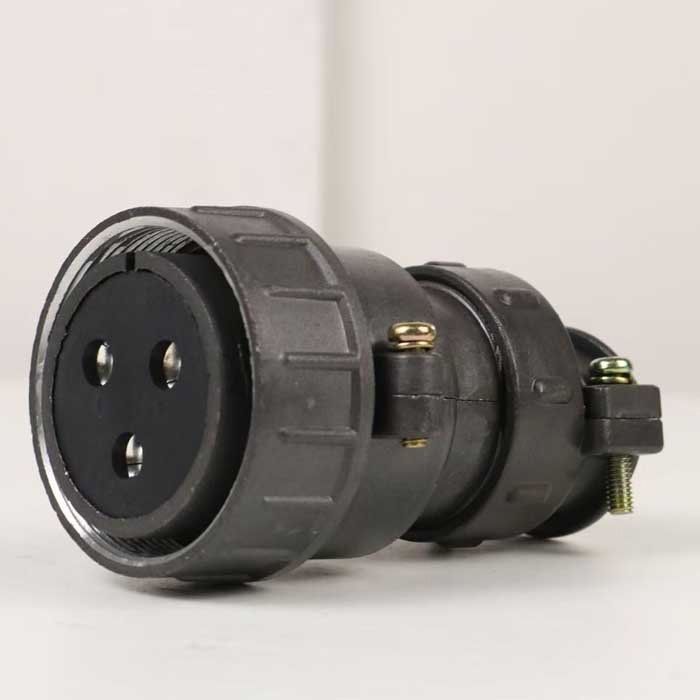

ШР40П9НШ9 — это кабельная розетка из серии цилиндрических соединителей ШР40, выпускавшаяся в соответствии с техническими условиями российских стандартов (ГЕО.364.108 ТУ или аналогичными).

Применение

Предназначена для соединения в электрических цепях радиоэлектронной и радиотехнической аппаратуры общего назначения, включая внутренние и наружные условия (с защитой от пыли и влаги).

Характеристики

• Максимальное напряжение: до 850 В (амплитудное значение) для постоянного и переменного тока (частотой до 3 МГц).

• Рабочий ток на контакт: 100 А, общая токовая нагрузка: 300 А.

• Количество контактов: 3 шт диаметром 5,5 мм, покрытие серебром (или никелем по варианту).

• Сопротивление контакта: не более 0,3–0,75 мОм.

• Сопротивление изоляции: не менее 5000 МОм в нормальных условиях.

• Сочленения-расчленения: 500 циклов, наработка: минимум 1000 часов, срок хранения: 15 лет.
  Конструкция: с прямым патрубком под неэкранированный кабель, негерметичная, климатическое исполнение УХЛ, одошпоночная поляризация.
