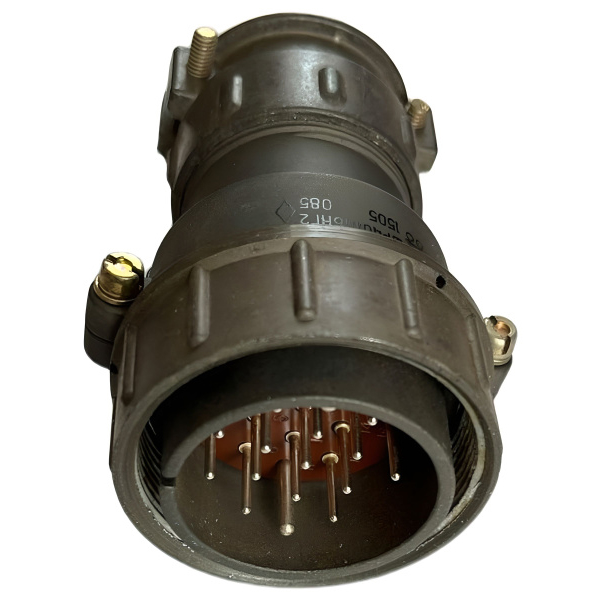

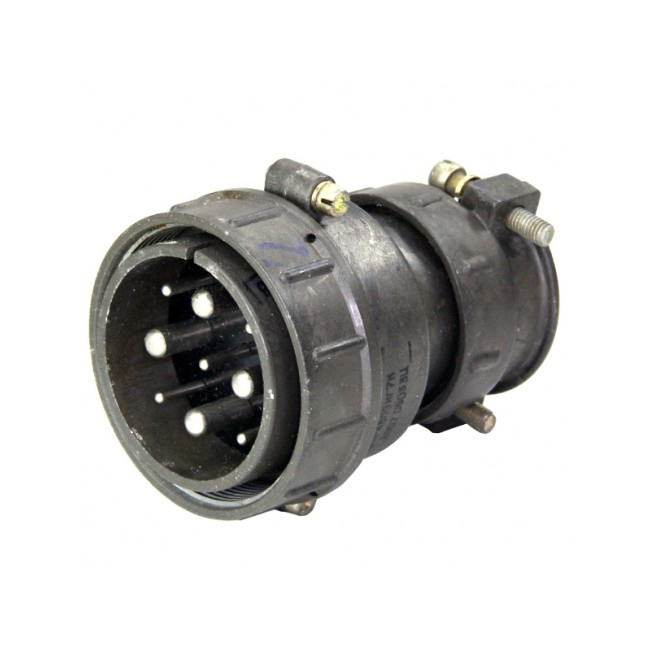

ШР40П9НГ9 — это приборная вилка из серии соединителей ШР40, предназначенная для интерконнекшена в электрических цепях переменного и постоянного тока. Она применяется в радиоэлектронной и радиотехнической аппаратуре общего назначения, включая промышленное и vintage оборудование 2015 года выпуска.

Характеристики

• Максимальная токовая нагрузка на контакт: 25 А (? 2,5 мм?) или 50 А (? 3,5 мм?); общая — до 325 А.

• Рабочие частоты: до 3 МГц при амплитудном напряжении 850 В. ?

• Климатическое исполнение: УХЛ (негерметичный), температура от -60°C до +60°C (с перегревом контактов до +110°C), пониженное давление до 1,3?10?? Па.

• Вибрация: синусоидальная 1–5000 Гц, 300 м/с? (30 g); удар одиночный 5000 м/с? (500 g), многократный 350 м/с? (35 g).

• Сопротивление изоляции: ?5000 МОм; материал контактов — серебро/никель; наработка ?1000 ч, сочленения ?500.

Конструкция — без патрубка или с прямым/угловым, монтаж пайкой, поляризация одношпоночная.
