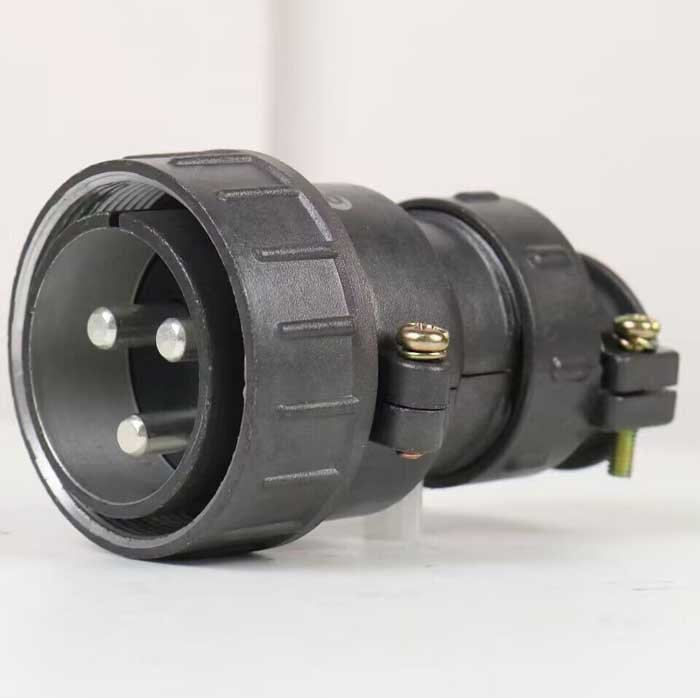

ШР40П9НГ9 — это вилка низкочастотного цилиндрического соединителя общего назначения, предназначенная для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В (амплитудное значение).

Назначение

Она применяется в радиоэлектронной и радиотехнической аппаратуре, электро- и контрольно-измерительных приборах для надежного соединения.

Расшифровка обозначения

• ШР — тип соединителя (вилка).

• 40 — условный размер корпуса.

• П — конструктивное исполнение приборной части (без патрубка, ПК — с прямым, СК — с угловым).

• 9 — сочетание контактов.

• НГ9 — особенности исполнения кабельной части (Н — прямой патрубок, Г9 — тип контактов).

Технические характеристики

• Максимальная токовая нагрузка: до 100–300 А (в зависимости от контактов).

• Сопротивление изоляции: не менее 5000 МОм.

• Рабочая температура: от -60°C до +60°C (с учетом перегрева контактов до +110°C).

• Количество сочленений-расчленений: 500.

• Минимальная наработка: 1000 часов.

• Срок сохраняемости: 15 лет.

Устойчивость к воздействиям

Соединитель выдерживает синусоидальную вибрацию (1–5000 Гц, до 300 м/с²), механические удары (до 5000 м/с² одиночные, 350 м/с² многократные) и пониженное давление до 1,3·10⁻⁴ Па.
