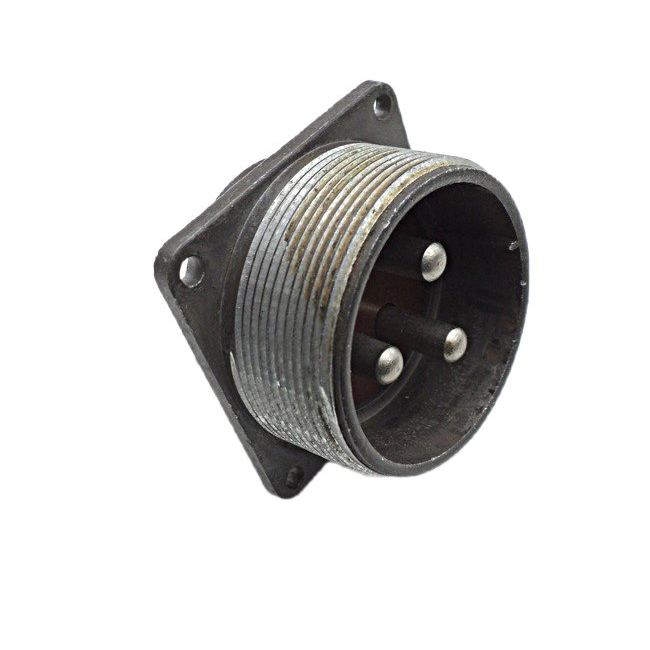

ШР40П9ЭШ9 — это приборная вилка цилиндрического низкочастотного разъёма советского/российского производства, предназначенная для соединения в электрических цепях радиоэлектронной и радиотехнической аппаратуры.
Модель 2015 года относится к негерметичным соединителям климатика УХЛ, часто используемым в промышленном оборудовании и приборах. ?

Применение

Применяется в цепях постоянного и переменного токов с частотой до 3 МГц как соединитель общего назначения в электро- и контрольно-измерительных приборах, включая блочную установку.
Подходит для радиоэлектронной аппаратуры, где требуется надёжное соединение с учётом вибраций и механических нагрузок.

Характеристики

Разъём имеет 9 контактов (5 шт. диаметром 2,5 мм и 4 шт. диаметром 3,5 мм), максимальную токовую нагрузку на контакт 25 А (?2,5 мм) / 50 А (?3,5 мм), общую нагрузку до 325 А, рабочее напряжение до 850 В.
Сопротивление контакта не более 1 мОм (?2,5 мм) / 0,75 мОм (?3,5 мм), изоляции не менее 5000 МОм; материал контактов — серебро или никель; монтаж — пайка.
Условия эксплуатации: температура от -60°C до +60°C, синусоидальная вибрация 1–5000 Гц с ускорением 300 м/с?, механический удар до 5000 м/с? (одиночный), 500 циклов соединений, наработка 1000 часов.
