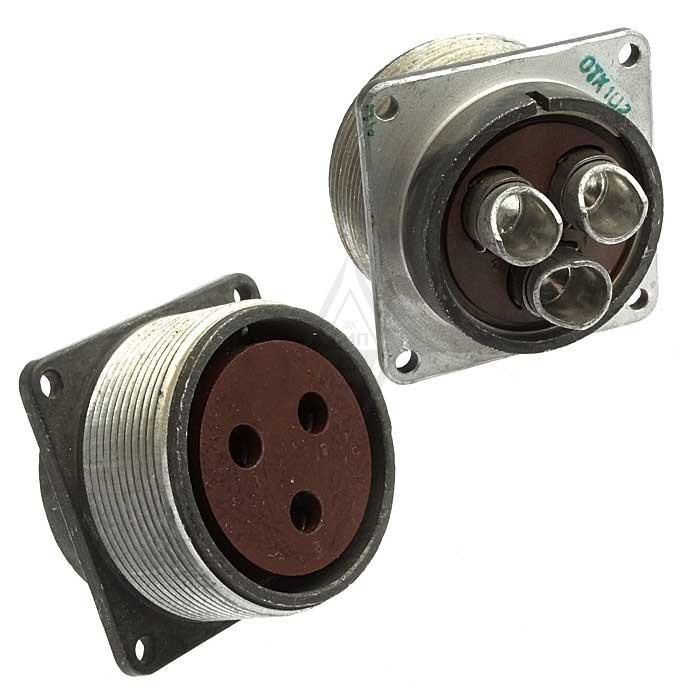

ШР40П9ЭГ9 РОЗЕТКИ 2015г

Цена:

2600 ₽

В наличии: 34 шт.

Технические характеристики

ШР40П9ЭГ9 — это приборная розетка цилиндрического ряда соединителей ШР40 советского/российского производства. Она предназначена для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре, включая промышленное и военное оборудование, где требуется надежный контакт при вибрациях и нагрузках.

Расшифровка обозначения

ШР — тип соединителя (негерметичный разъем общего назначения).
40 — условный размер корпуса (диаметр монтажного отверстия около 40 мм).
П — приборное исполнение (монтаж на панель или плату без патрубка).
9Э — комбинация контактов (9 контактов: обычно 5 шт. ?2,5 мм и 4 шт. ?3,5 мм).
Г — розетка (принимает вилку).
9 — конкретная модификация компоновки.

Модели 2015 г. выпуска соответствуют ТУ АШДК.434410.060 ТУ и аналогичным стандартам, без существенных отличий от базовых серий. ?

Применение

Используется во внутренних цепях аппаратуры для передачи сигналов и мощности: в измерительных приборах, системах автоматики, промышленных контроллерах, релейных шкафах и оборудовании с вибрацией (до 30g). Подходит для климатики УХЛ (умеренный/холодный климат), внутреннего и наружного монтажа при защите от пыли/влаги потребителем. Совместима с вилка ми типа Ш40В9ЭГ9 или аналогами.

Основные характеристики

Параметр	Значение
Количество контактов	9 (5??2,5 мм; 4??3,5 мм) ?
Ток на контакт (макс.)	25 А (?2,5); 50 А (?3,5) ?
Общий ток (макс.)	325 А ?
Напряжение (амплитудное)	850 В
Сопротивление контакта	?1 мОм (?2,5); ?0,75 мОм (?3,5) ?
Сопротивление изоляции	?5000 МОм
Частота тока	До 3 МГц ?
Сочленения-расчленения	500 циклов
Наработка	?1000 ч ?
Вибрация	1–5000 Гц, 300 м/с? ?
Материал контактов	Серебро/никель
Климатическое исполнение	УХЛ, негерметичный

Надежность подтверждена для работы при ударах до 5000 м/с? и линейных нагрузках до 2000 м/с?. ?
