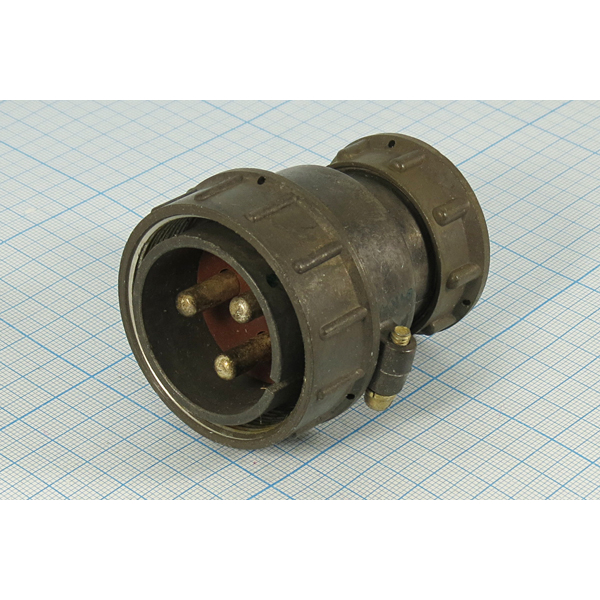

ШР40П9ЭГ9

ШР40П9ЭГ9 — это низкочастотный цилиндрический электрический соединитель (вилка кабельная) серии ШР советского/российского производства, предназначенный для надежного подключения в радиоэлектронной и радиотехнической аппаратуре. Он используется в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В (амплитудное значение).

Назначение

Соединитель применяется как общего назначения для блочного или кабельного монтажа с резьбовым соединением. Он выдерживает суровые условия: от -60°C до +60°C, пониженное давление до 1,3·10^{-4} Па, вибрацию (1–5000 Гц, до 300 м/с²) и удары (до 5000 м/с² одиночные). Срок сохраняемости — 15 лет, наработка — не менее 1000 часов.

Расшифровка обозначения

ШР — тип (цилиндрический низкочастотный).
40 — условный размер корпуса.
П9 — конструктивное исполнение (приборная часть без патрубка).
Э — экранированный кабель.
Г9 — кабельная вилка с прямым патрубком и гайкой.

Технические характеристики

Максимальная токовая нагрузка: до 300 А (зависит от контактов).
Сопротивление изоляции: не менее 5000 МОм.
Количество сочленений-расчленений: 500.
Покрытие контактов: серебро или никель.
Монтаж: пайка, диаметр контактов около 5,5 мм.

Описание

ШР40П9ЭГ9

ШР40П9ЭГ9: надёжный круглый разъём для силовых и сигнальных цепей

ШР40П9ЭГ9 — круглый многоконтактный электрический соединитель серии ШР, применяемый в радиоэлектронной, промышленной и специальной аппаратуре. Исполнение рассчитано на передачу питания и сигналов в цепях постоянного и переменного тока при повышенных механических нагрузках, вибрации и широком диапазоне температур.

Разъём относится к негерметичным соединителям общего назначения климатического исполнения УХЛ. Он подходит для внутреннего монтажа, а при соответствующей внешней защите — для эксплуатации в оборудовании, размещённом вне помещений.

Расшифровка маркировки ШР40П9ЭГ9

Маркировка содержит сведения о конструкции и контактной группе:

Обозначение	Значение
ШР	Серия круглых штепсельных соединителей
40	Условный размер корпуса
П	Прямое исполнение патрубка
9	Контактная группа на 9 контактов
Э	Исполнение для экранированного кабеля
Г	Контактная часть типа «вилка»
9	Вариант расположения и сочетания контактов

Для ШР40П9ЭГ9 применяется группа из девяти контактов: пять контактов диаметром 2,5 мм и четыре контакта диаметром 3,5 мм. Такое сочетание удобно для объединения в одном разъёме цепей с разной токовой нагрузкой — например, силовых линий, питания исполнительных устройств, управляющих цепей и измерительных сигналов.

Технические характеристики

ШР40П9ЭГ9 рассчитан на работу в электрических цепях с напряжением до 850 В. Допустимая нагрузка зависит от диаметра конкретного контакта:

Параметр	Значение
Количество контактов	9
Контакты Ø 2,5 мм	5 шт.
Контакты Ø 3,5 мм	4 шт.
Ток на контакт Ø 2,5 мм	до 25 А
Ток на контакт Ø 3,5 мм	до 50 А
Суммарная токовая нагрузка	до 325 А
Амплитудное напряжение цепи	до 850 В
Сопротивление контакта Ø 2,5 мм	не более 1 мОм
Сопротивление контакта Ø 3,5 мм	не более 0,75 мОм
Сопротивление изоляции	не менее 5000 МОм
Ресурс сочленений	до 500 циклов
Минимальная наработка	от 1000 часов
Рабочая температура	от −60 до +60 °C

Контакты могут иметь серебряное либо никелевое покрытие. Низкое переходное сопротивление особенно важно для мощных цепей: оно уменьшает нагрев контактной пары и способствует стабильной работе оборудования при длительной нагрузке.

Конструктивные особенности

Соединитель ШР40П9ЭГ9 имеет цилиндрический корпус и резьбовое сочленение. Резьбовая фиксация предотвращает самопроизвольное разъединение при вибрации, ударах и перемещении кабеля. Одношпоночная поляризация исключает неправильную ориентацию вилки и ответной части во время подключения.

Буква «Э» в маркировке указывает на исполнение для экранированного кабеля. Это важно при прокладке линий рядом с силовым оборудованием, электродвигателями, преобразователями частоты, реле, контакторами и другими источниками электромагнитных помех. Экранирование помогает сохранить устойчивость чувствительных управляющих и измерительных цепей.

Монтаж проводников выполняется пайкой. При проектировании кабельной сборки необходимо учитывать сечение проводов, ток каждого контакта, допустимый нагрев, качество экранирующего соединения и механическую разгрузку кабеля.

Где применяется ШР40П9ЭГ9

Круглый разъём ШР40П9ЭГ9 используют в аппаратуре, где требуется надёжное многоконтактное соединение с возможностью передачи значительных токов. Типичные области применения:

Шкафы управления, силовые панели и распределительные устройства.
Промышленные установки и испытательные стенды.
Радиотехнические и электронные комплексы.
Системы автоматики, телемеханики и управления приводами.
Кабельные сборки для питания и передачи дискретных сигналов.
Оборудование, работающее при вибрации и механических ударах.
Техника с требованиями к снижению электромагнитных помех.

Соединители серии ШР способны выдерживать вибрацию в диапазоне 1–5000 Гц с ускорением до 300 м/с², а также кратковременные механические удары. Эти характеристики делают ШР40П9ЭГ9 практичным решением для стационарных и подвижных систем, где обычные разъёмы могут терять надёжность контакта.

Что проверить перед применением

При подборе ответной части и проектировании соединения важно сверить не только обозначение серии и размер корпуса, но и следующие параметры:

Тип контактной части: вилка или розетка.
Конкретное сочетание и расположение девяти контактов.
Исполнение под экранированный кабель.
Прямую или угловую конструкцию патрубка.
Покрытие контактов и требования к пайке.
Реальные токи по каждому контакту, а не только суммарную нагрузку.
Условия по влаге, пыли и герметичности корпуса оборудования.

ШР40П9ЭГ9 — функциональный 9-контактный разъём с комбинированной силовой контактной группой, резьбовой фиксацией и исполнением для экранированного кабеля. Он подходит для создания устойчивых электрических соединений в промышленной, радиоэлектронной и специализированной аппаратуре, где важны механическая прочность, низкое переходное сопротивление и стабильность при воздействии внешних факторов.
