Назначение разъёма ШР40П3НШ9Н «Нур»

ШР40П3НШ9Н «Нур» — это низкочастотный цилиндрический разъём (розетка) типа ШР, предназначенный для подключения в электрические цепи постоянного и переменного тока с частотой до 3 МГц при амплитудном напряжении до 850 В. Изделие относится к категории ШР40 и выпускается производителем «Нур».

Разъём применяется там, где требуется надёжное механическое и электрическое соединение кабеля с ответной частью: в составе электрических цепей постоянного и переменного тока, в том числе при повышенных токовых нагрузках. Буквенно-цифровое обозначение отражает конструктивные особенности: ШР — тип соединителя (низкочастотный цилиндрический с резьбовым сочленением), 40 — условный размер корпуса (габарит), П — исполнение с прямым патрубком (кабельная часть), 3 — количество контактов, Н — покрытие контактов, Ш9 — розетка (гнездо) с сочетанием контактов по схеме 9, тип 4, завершающая Н — вид гайки патрубка для неэкранированного кабеля.

Подтверждённые технические особенности

Характеристики изделия определяются его конструкцией и условиями эксплуатации, заявленными для данного исполнения.

• Электрические параметры: работа в цепях постоянного и переменного тока с амплитудным значением напряжения до 850 В.
• Токовая нагрузка: суммарная токовая нагрузка до 300 А, при этом отдельный контакт допускает до порядка 100 А в зависимости от конкретных технических условий.
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.
• Коммутационный ресурс: не менее 500 циклов сочленений-расчленений.
• Минимальная наработка: не менее 1000 часов.
• Климатическое исполнение: УХЛ (умеренно-холодный), температура окружающей среды обычно от примерно минус 60 до плюс 100…120 °С в зависимости от конкретного исполнения.
• Механическая стойкость: рассчитан на синусоидальную вибрацию в диапазоне 1–5000 Гц с ускорением до порядка 300 м/с² (30 g) и на одиночные удары с ускорением до 5000 м/с² (500 g).

Конструкция и применение

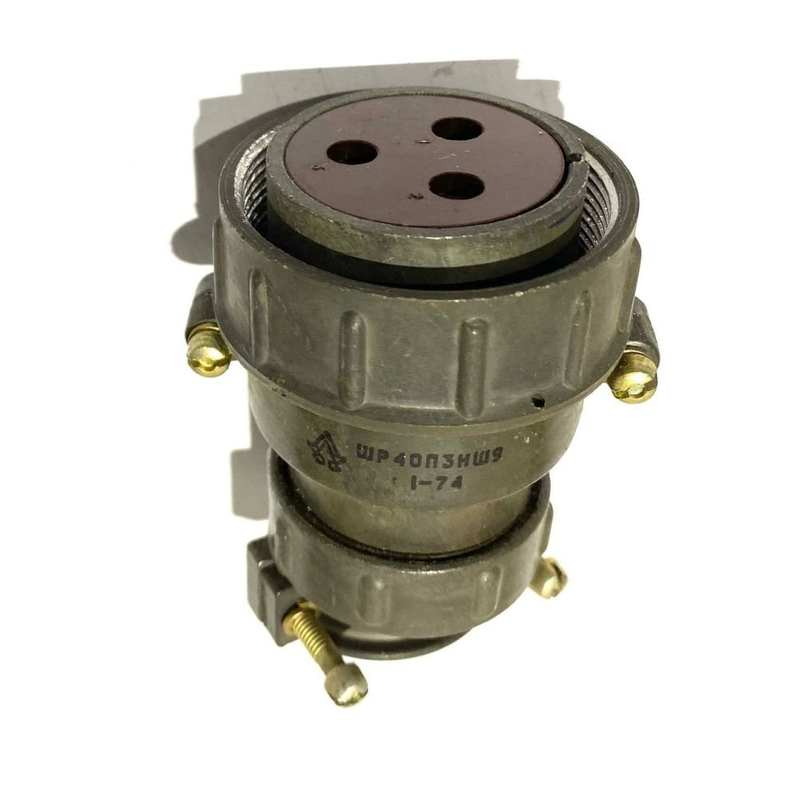

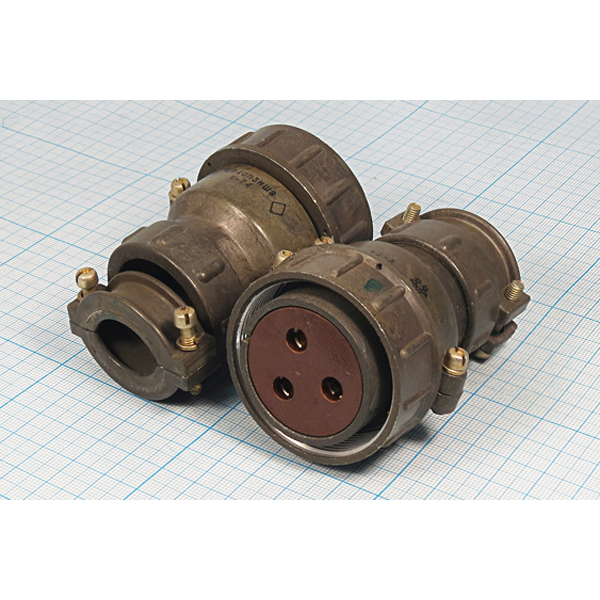

ШР40П3НШ9Н выполнен как кабельная розетка с прямым цельным корпусом, резьбовым соединением и поляризацией корпуса при помощи шпоночного паза. Материал корпуса — металл, изолятор — карбит или аналогичный материал. Покрытие контактов — никелевое (в том числе никелевое покрытие на металлокерамике), что способствует защите контактной группы от коррозии и износа.

Резьбовое сочленение обеспечивает плотное и устойчивое соединение частей разъёма при механических нагрузках, а шпоночный паз исключает неправильную стыковку. Прямой патрубок с гайкой под неэкранированный кабель упрощает монтаж кабельной части и фиксацию кабеля в корпусе.

Благодаря сочетанию высоких токовых и климатических характеристик разъём подходит для эксплуатации в составе ответственных электрических цепей, где требуются устойчивость к вибрации, ударам и широкому диапазону температур. Перед применением конкретного исполнения следует уточнять параметры по действующим техническим условиям, поскольку отдельные значения (в частности, допустимый ток на контакт и верхняя граница температуры) могут отличаться в зависимости от варианта исполнения.
