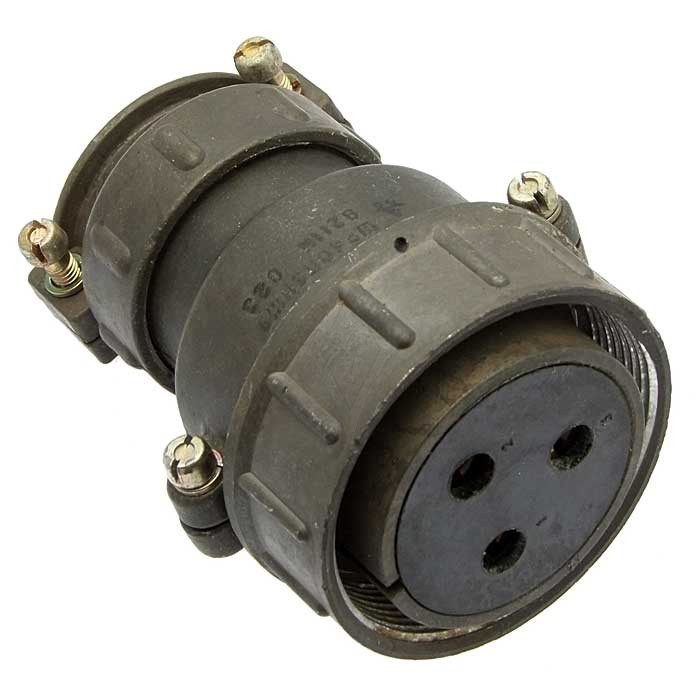

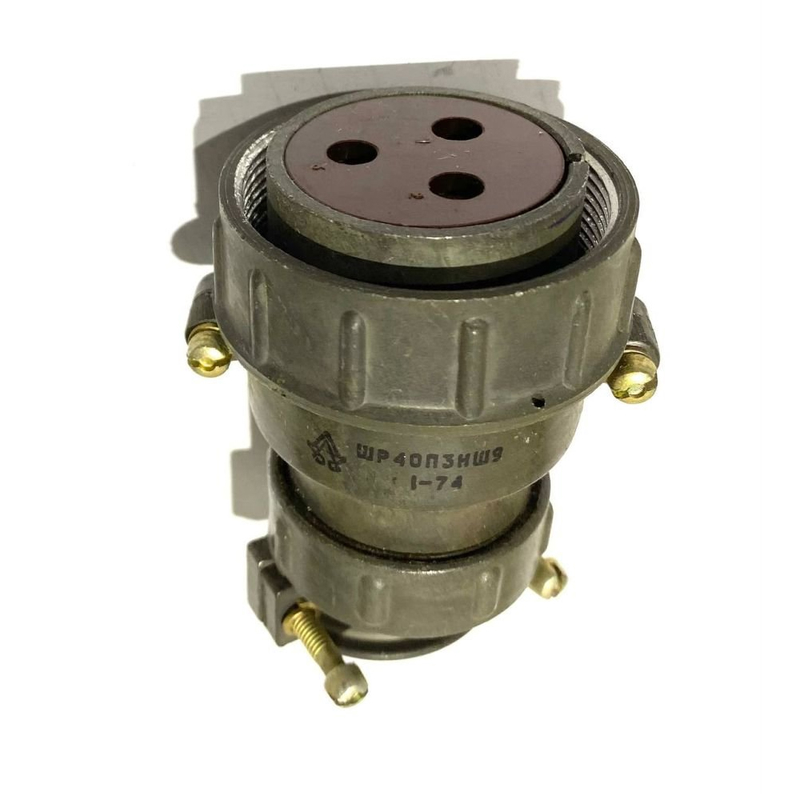

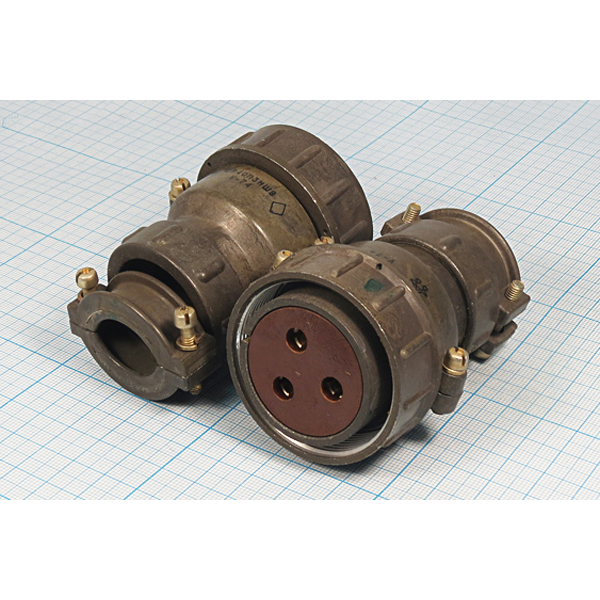

ШР40П3НШ9Н — это низкочастотный цилиндрический электрический соединитель в виде розетки кабельной части.

Расшифровка обозначения

Условное обозначение расшифровывается следующим образом: ШР — тип соединителя, 40 — условный размер корпуса, П — конструктивное исполнение с прямым патрубком, 3 — количество контактов, Н — гайка патрубка для неэкранированного кабеля, Ш — розетка, 9 — сочетание контактов, Н — никелевое покрытие.

Назначение

Соединитель предназначен для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В (амплитудное значение).

Технические характеристики

• Максимальная токовая нагрузка — 300 А.

• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

• Количество сочленений-расчленений — 500.

• Минимальная наработка — 1000 часов.

• Срок сохраняемости — 15 лет.

Условия эксплуатации

Выдерживает синусоидальную вибрацию в диапазоне частот 1–5000 Гц при ускорении до 300 м/с² (30 g).
