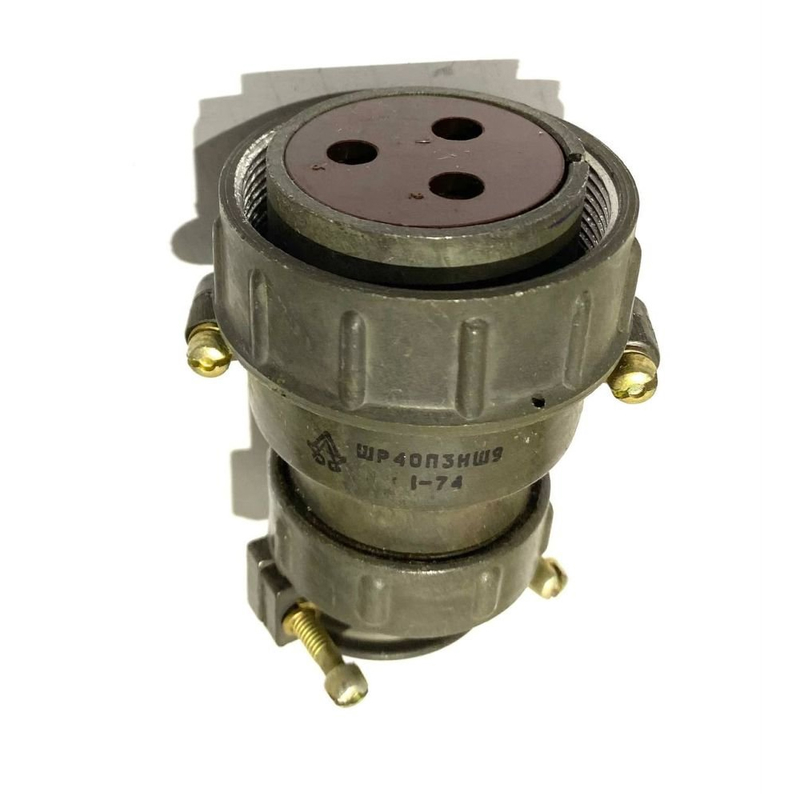

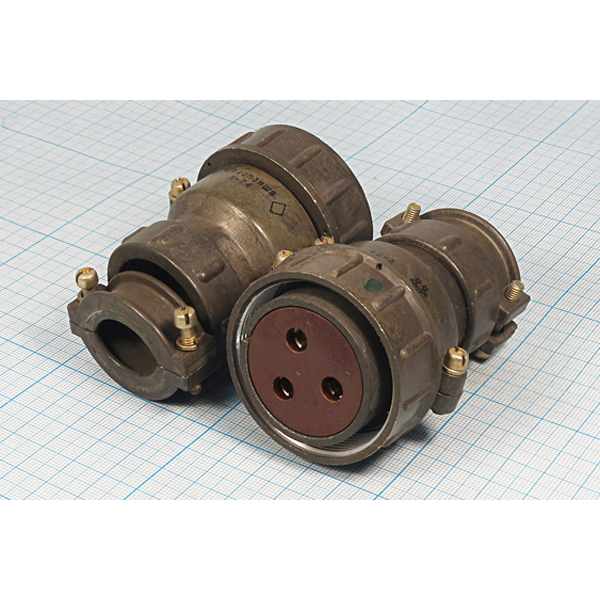

ШР40П3НШ9 — это кабельная розетка серии ШР производства Каскад (отмеченная ОТК 2024 года). Она представляет собой цилиндрический соединитель общего назначения для электрических цепей.

Применение

розетка предназначена для радиоэлектронной и радиотехнической аппаратуры, где требуется надежное соединение в цепях постоянного и переменного тока (до 3 МГц). Используется с неэкранированным кабелем, подходит для внутреннего и наружного монтажа в климатическом исполнении УХЛ (при защите от пыли и влаги).

Характеристики

• Условный размер корпуса: 40, количество контактов: 3 (диаметр 5,5 мм).

• Рабочий ток на контакт: 100 А, общая токовая нагрузка: до 300 А.

• Максимальное напряжение: 850 В (амплитудное).

• Сочленение: резьбовое, одношпоночная поляризация, покрытие контактов — серебро.

• Выдерживает вибрацию 1–5000 Гц (ускорение до 300 м/с?), ускорение линейной нагрузки 2000 м/с?.

• Срок службы: 500 сочленений-расчленений, наработка 1000 часов, сохраняемость 15 лет.
