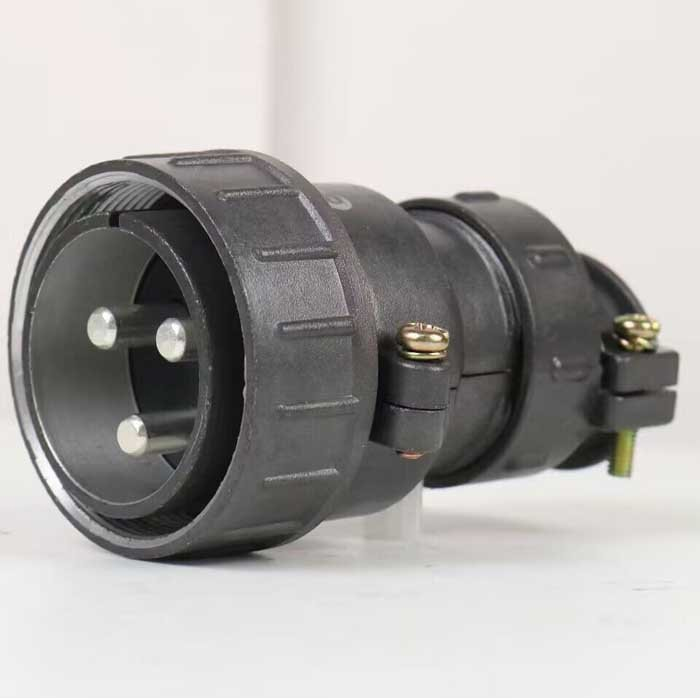

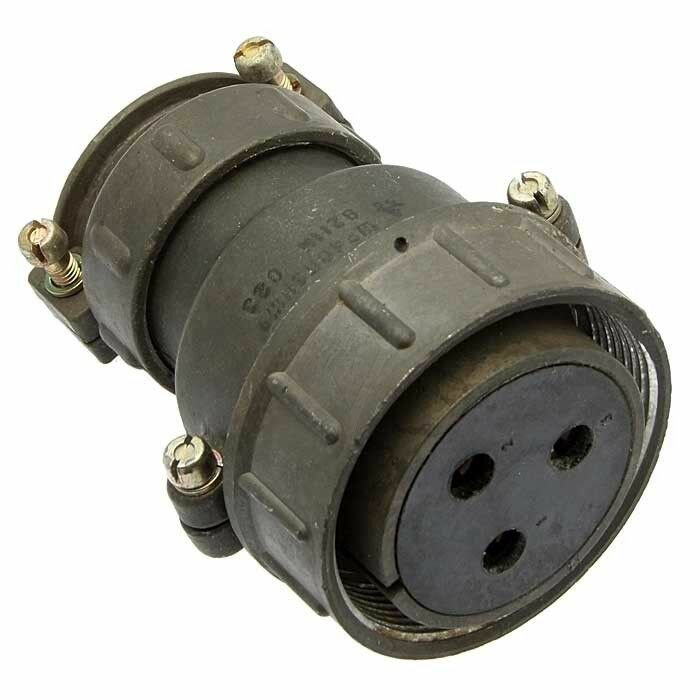

Назначение соединителя ШР40П3НШ9

ШР40П3НШ9 — кабельная розетка цилиндрического низкочастотного соединителя серии ШР. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при рабочем напряжении до 850 В. Розетка применяется в электронике, радиоаппаратуре и контрольно-измерительных приборах, где требуется надёжное разъёмное соединение силовых и сигнальных проводников.

Конструктивно модель выполнена с прямым патрубком под неэкранированный кабель и резьбовым сочленением корпусов с одношпоночной поляризацией. Такое исполнение исключает неправильную стыковку и обеспечивает стабильный электрический контакт при механических нагрузках. Допускается эксплуатация во внутренних и наружных установках с защитой от пыли и влаги, в климатическом исполнении УХЛ.

Подтверждённые технические особенности

Соединитель рассчитан на три контакта диаметром 5,5 мм. Покрытие контактов — серебро, по вариантам исполнения возможно никелевое покрытие. Хвостовики контактов подходят для проводов сечением до 35 мм², допускается не более трёх перепаек. Изделие разработано по техническим условиям ТУ ГЭ0.364.108.

• Максимальный ток на контакт — 100 А.
• Общая токовая нагрузка — 300 А.
• Сопротивление изоляции — не менее 5000 МОм.
• Число сочленений-расчленений — 500.
• Наработка — не менее 1000 часов.
• Срок сохраняемости — 15 лет.
• Устойчивость к вибрации — диапазон от 1 до 5000 Гц при ускорении до 300 м/с².
• Устойчивость к ударам — одиночные до 5000 м/с², многократные до 350 м/с².
• Рабочий диапазон температур — от минус 60 до плюс 110 градусов Цельсия.

Приёмочные данные и обозначение

Для данной позиции указана приёмка «5», год выпуска — 89. Артикул изделия — 41324, категория — ШР40. Краткая характеристика из каталога — кабельная. Производитель в предоставленных данных не указан.

Применение и условия эксплуатации

Розетка востребована в составе разъёмных соединений серии ШР, где необходимо передавать значительный ток при компактных габаритах контактной группы. Типовые области применения — силовые цепи радиоэлектронной аппаратуры, пультовые и приборные соединения, кабельные сборки контрольно-измерительного оборудования. Благодаря трём контактам диаметром 5,5 мм изделие подходит для цепей с высокой токовой нагрузкой, включая питающие линии и цепи заземления.

Устойчивость к вибрации и ударам делает розетку пригодной для установки на подвижных объектах и в условиях интенсивных механических воздействий. Расширенный температурный диапазон позволяет применять её как в отапливаемых помещениях, так и на открытом воздухе при условии защиты от прямого воздействия пыли и влаги. Резьбовое сочленение с одношпоночной поляризацией упрощает монтаж и снижает риск повреждения контактов при эксплуатации.

Монтаж и совместимость

1. Подготовить неэкранированный кабель и зачистить жилы под пайку.
2. Установить провода в хвостовики контактов сечением до 35 мм².
3. Выполнить пайку, соблюдая ограничение не более трёх перепаек.
4. Соединить корпуса по резьбе с учётом одношпоночной поляризации.

Соблюдение указанных ограничений по току, напряжению и температуре обеспечивает работу соединителя в пределах заявленных параметров на протяжении установленного ресурса — не менее 1000 часов наработки и 500 циклов сочленения-расчленения. При хранении в течение срока сохраняемости 15 лет изделие сохраняет свои характеристики при соблюдении условий хранения, предусмотренных техническими условиями.
