Назначение и область применения

ШР40П3НШ9 — цилиндрический электрический соединитель, выполненный в виде кабельной розетки серии ШР. Он предназначен для коммутации силовых и сигнальных цепей в радио- и электронной аппаратуре. Изделие применяется в электрических цепях постоянного и переменного тока частотой до 3 МГц с амплитудным напряжением до 850 В.

Разъём рассчитан на наружный и внутренний монтаж при защите от пыли и влаги. Типичные условия эксплуатации соответствуют климатическому исполнению УХЛ. Такое исполнение позволяет использовать розетку в составе аппаратуры, где требуется надёжное соединение кабельных линий с ответной частью.

Конструкция и особенности

Корпус соединителя имеет размер 40. Буква «П» в обозначении указывает на прямой патрубок, а буква «Н» — на кабельную часть для неэкранированного кабеля. Сочетание этих признаков определяет компоновку розетки и способ её подключения.

• Тип соединения: цилиндрический разъём с резьбовым сочленением.
• Поляризация: одношпоночная, исключающая неправильное сочленение корпусов.
• Количество контактов: три.
• Диаметр контактов: около 5,5 мм.
• Покрытие контактов: серебряное, обеспечивающее низкое переходное сопротивление.

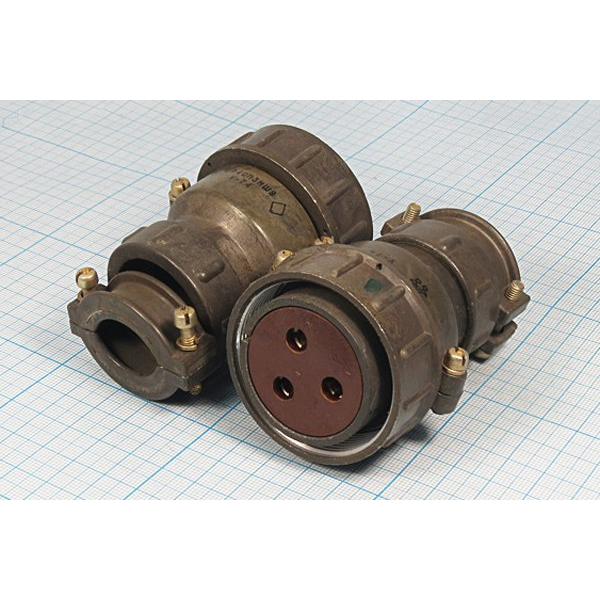

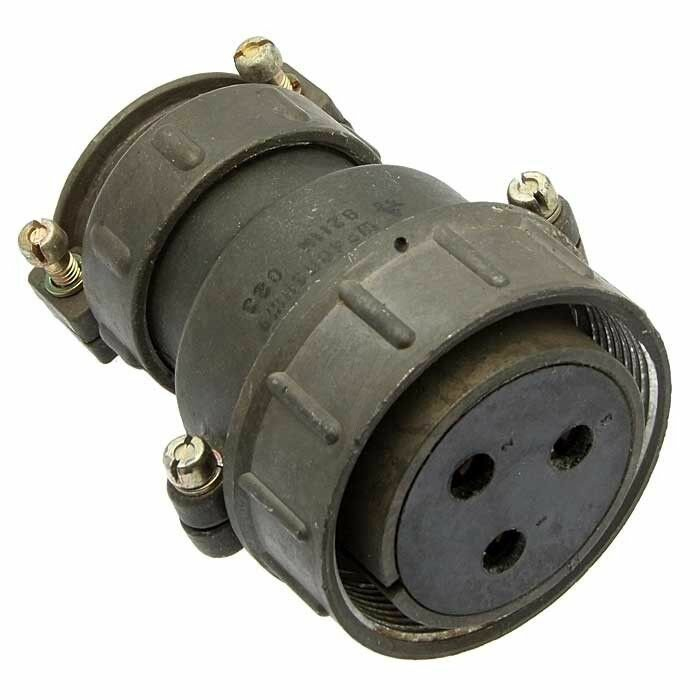

Внутри розетки расположены три контакта с серебряным покрытием. Такое исполнение способствует стабильной передаче тока и сигнала через разъём.

Расшифровка условного обозначения

Обозначение ШР40П3НШ9 расшифровывается следующим образом. ШР — тип соединителя, цилиндрический разъём серии ШР. 40 — условный размер корпуса. П — прямой патрубок. 3 — три контакта. Н — патрубок для неэкранированного кабеля. Ш — розетка. 9 — сочетание диаметра и типа контактов.

Электрические и эксплуатационные характеристики

• Максимальная токовая нагрузка на один контакт — до 100 А.
• Суммарная токовая нагрузка — до 300 А.
• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.
• Сопротивление контакта — не более 0,3 мОм.
• Количество циклов сочленения и расчленения — не менее 500.
• Минимальная наработка — 1000 часов.
• Срок сохраняемости — до 15 лет.

Механическая прочность и условия работы

Розетка устойчива к вибрации в диапазоне 1–5000 Гц с ускорением до 300 м/с², что составляет около 30 g. Она допускает механические удары: однократные — до 5000 м/с², около 500 g, и многократные — до 350 м/с², около 35 g.

Рабочий диапазон температур по типовым стандартам серии ШР составляет примерно от минус 60 °C до плюс 60 °C. При никелевом покрытии верхняя граница может сдвигаться до плюс 120 °C.

Данные карточки товара

Артикул: 41323. Категория: ШР40. Производитель: не указано. Краткое описание из каталога: кабельная. Приемка: «5». Год: 90.95.
