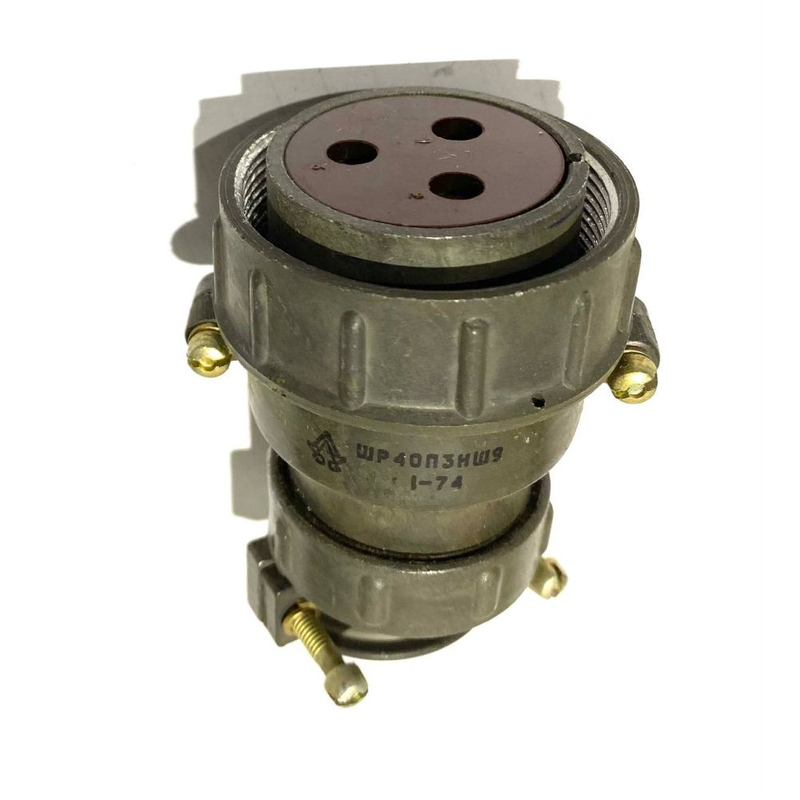

розетка кабельная ШР40П3НШ9 – это соединитель общего назначения, применяемый в радиоэлектронной и радиотехнической аппаратуре. Она предназначена для монтажа с экранированными или неэкранированными кабелями (проводами) в электрических цепях постоянного и переменного тока частотой до 3 МГц и напряжением до 850 В (амплитудное значение).

Основные характеристики и параметры ШР40П3НШ9 :

• Тип соединителя: ШР

• Размер корпуса: 40

• Исполнение патрубка: П – прямой

• Количество контактов: 3

• Тип кабеля: Н – для неэкранированного кабеля

• Вид контактов: Ш – розетка

• Сочетание контактов: 9 – три контакта ? 5,5 мм

• Покрытие контактов: серебро (или никель, если присутствует буква "Н" в маркировке)

• Рабочий ток: 100 А

• Максимальное рабочее напряжение постоянного тока: не более 850 В

• Сопротивление контактов: 0,3 мОм

• Сопротивление изоляции в нормальных климатических условиях: не менее 5000 МОм

• Количество сочленений-расчленений: 500

• Минимальная наработка: 1000 ч

• Срок сохраняемости: не менее 15 лет

• Диаметр контактов: 5,5 мм

• Максимальный ток: 15 А

• Хвостовики контактов допускают подсоединение проводов сечением не более 35 мм2.

• Количество перепаек: не более 3.

• Сочленение соединителей: резьбовое.

• Метод монтажа: пайка.

• Габаритные размеры: 80,7?61,1?52,5 мм.

Условия эксплуатации :

• Температура окружающей среды: от -60°С до +60°С.

• Смена температур (с учетом температуры перегрева контактов): от -60°С до +110°С.

• Атмосферное пониженное рабочее давление: 1,3?10-4 Па.

• Вибрация: диапазон частот от 1 Гц до 5000 Гц с ускорением 300 м/с2.

• Ускорение механического удара: одиночного действия – 5000 м/с2, многократного действия – 350 м/с2.

• Ускорение линейной нагрузки: 2000 м/с2.

розетка ШР40П3НШ9 предназначена для внутреннего и наружного применения (при условии защиты от пыли и воды) в климатическом исполнении УХЛ.
