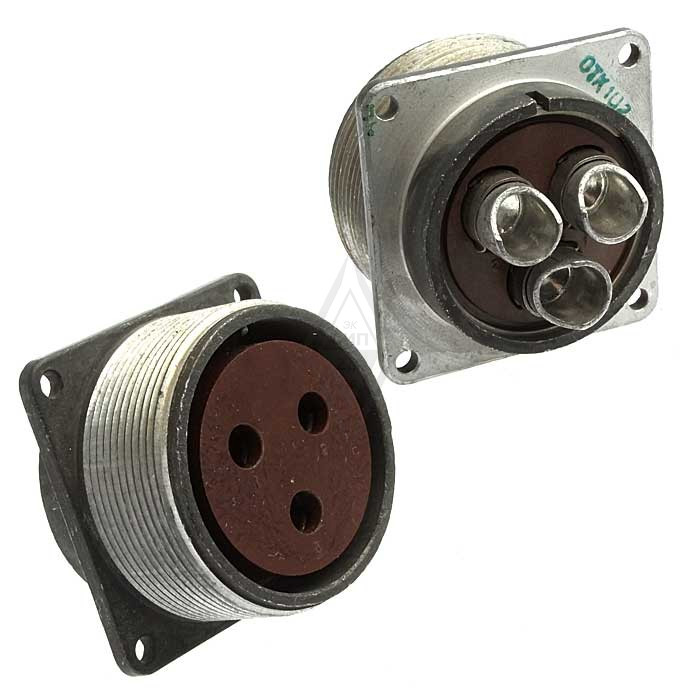

ШР40П3НГЭ — это низкочастотный цилиндрический электрический соединитель общего назначения, предназначенный для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц.

Назначение и конструкция

Соединитель ШР40П3НГЭ представляет собой кабельную вилку с прямым патрубком и гайкой для неэкранированного кабеля. Он относится к серии ШР с условным размером корпуса 40, негерметичным исполнением и резьбовым соединением. Сочленение происходит с соответствующими розетками, поляризация — одношпоночная.

Технические характеристики

Максимальная токовая нагрузка на контакт достигает 100 А, общая — до 300 А, рабочее напряжение — до 850 В. Сопротивление изоляции не менее 5000 МОм, сопротивление контакта — не более 0,75 мОм. Количество контактов — 3 (диаметр 5,5 мм), ресурс — 500 сочленений-расчленений и наработка не менее 1000 часов.

Климатическое исполнение

Работает при температурах от -60°C до +60°C, смена температур до +110°C, пониженное давление до 1,3·10^{-4} Па. Выдерживает вибрацию 1–5000 Гц с ускорением до 300 м/с² (30 g).

Расшифровка обозначения

ШР — тип соединителя; 40 — размер корпуса; П — приборная часть без патрубка (для вилки — с прямым патрубком); 3 — число контактов; Н — неэкранированный кабель; Г — гайка; Э — возможно экранирование в вариациях.
