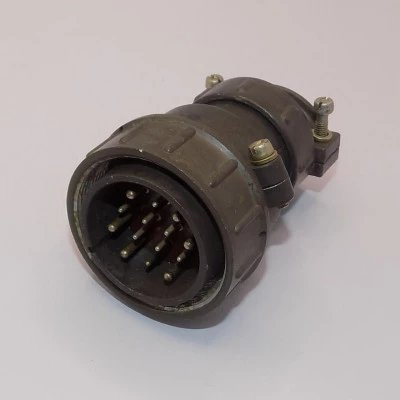

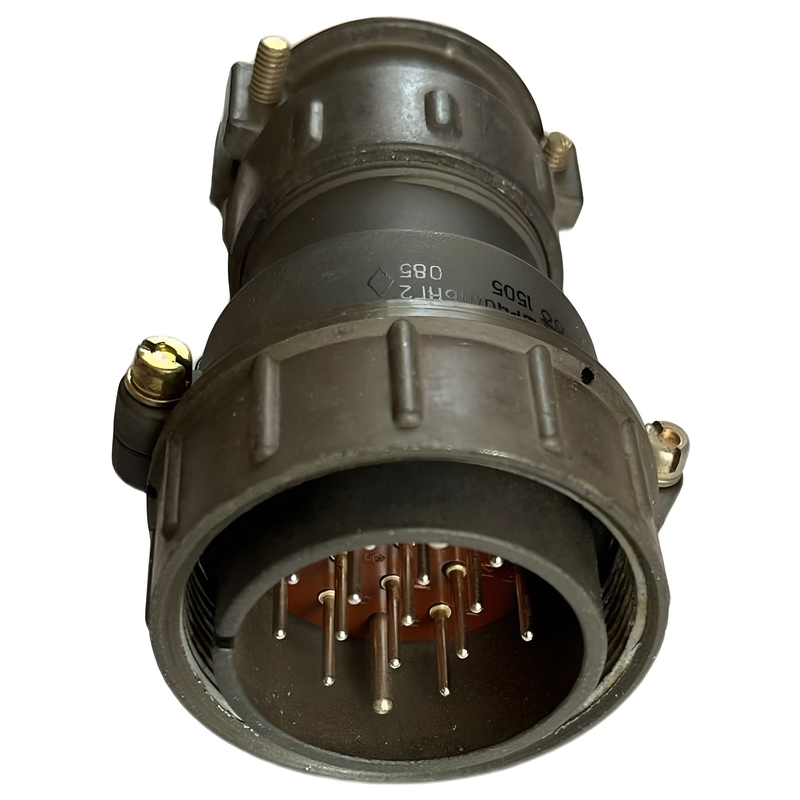

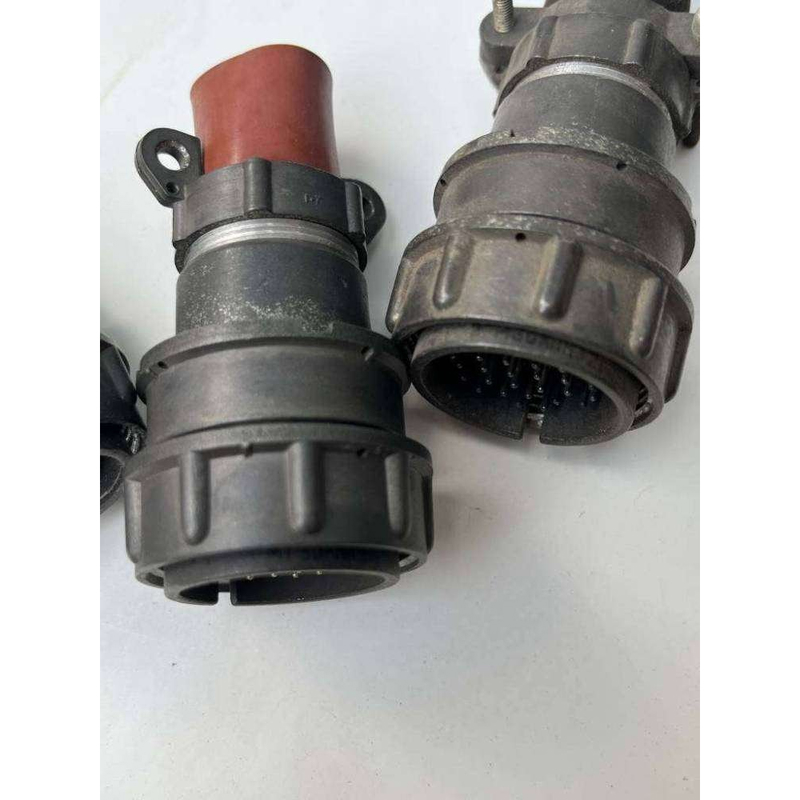

Соединитель ШР40П3НГ9Н — это кабельная вилка, используемая для монтажа с экранированными или неэкранированными кабелями и проводами в электрических цепях постоянного и переменного тока частотой до 3 МГц и напряжением до 850 В. Разъемы ШР применяются внутри и снаружи помещений, при условии защиты от пыли и воды, в климатических условиях УХЛ.

Расшифровка обозначения ШР40П3НГ9Н :

• ШР – Тип соединителя

• 40 – Условный размер корпуса

• П – Конструктивное исполнение с прямым патрубком (У – с угловым патрубком)

• 3 – Количество контактов

• Н – Вид гайки патрубка для неэкранированного кабеля (Э – для экранированного кабеля)

• Г – вилка (Ш – розетка )

• 9 – Обозначение сочетания контактов (три контакта ? 5,5 мм)

• Н – Покрытие контактов никелем (отсутствие буквы указывает на покрытие контактов серебром)

Технические характеристики разъемов типа ШР40 :

• Количество контактов и их диаметр: 3 шт (? 5,5 мм)

• Сопротивление контакта: не более 0,3 мОм, 0,75 мОм

• Максимальная токовая нагрузка на одиночный контакт: не более 100 А

• Максимальная общая токовая нагрузка: не более 300 А

• Тип соединителя: негерметичный, климатика УХЛ

• Материал контактов: Серебро / Никель

• Сопротивление изоляции в нормальных климатических условиях: не менее 5000 МОм

• Амплитудное значение напряжения цепи: 850В

• Количество сочленений - расчленений: 500

• Минимальная наработка: 1000 часов

• Синусоидальная вибрация, диапазон частот: 1
