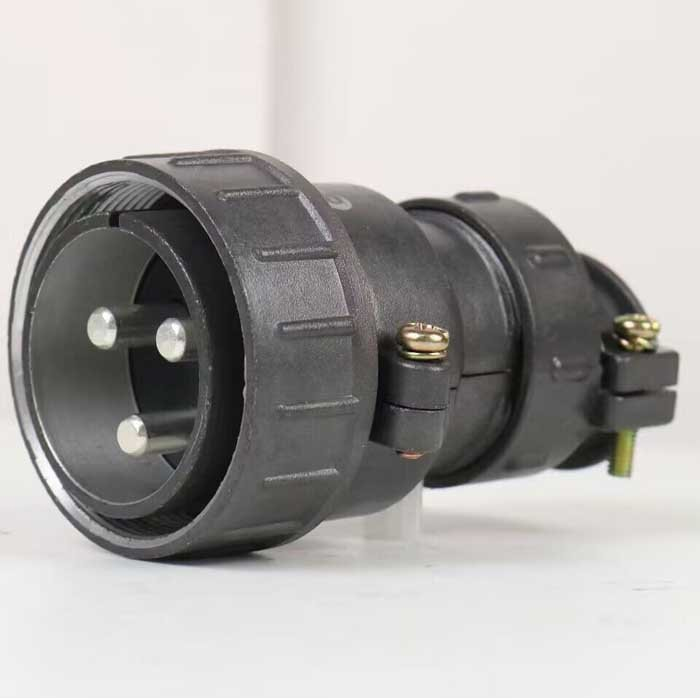

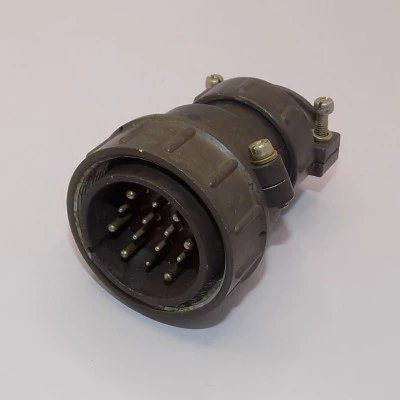

ШР40П3НГ9Н – это кабельная вилка, используемая в электрических цепях постоянного и переменного тока до 3 МГц и напряжением до 850 В. Она применяется для внутреннего и наружного монтажа с экранированными или неэкранированными кабелями или проводами.

Расшифровка условного обозначения :

• ШР – тип соединителя.

• 40 – условный размер корпуса.

• П – конструктивное исполнение с прямым патрубком.

• 3 – количество контактов.

• Н – вид гайки патрубка для неэкранированного кабеля.

• Г – тип контакта – вилка.

• 9 – три контакта ? 5,5 мм.

• Н – покрытие контактов никелем (отсутствие буквы указывает на покрытие контактов серебром).

Технические характеристики разъемов типа ШР40 :

• Сопротивление контакта – не более 0,3 или 0,75 мОм.

• Максимальная токовая нагрузка на одиночный контакт – не более 100 А.

• Максимальная общая токовая нагрузка – не более 300 А.

• Тип соединителя – негерметичный, климатика УХЛ.

• Материал контактов – серебро или никель.

• Сопротивление изоляции в нормальных климатических условиях – не менее 5000 МОм.

• Амплитудное значение напряжения цепи – 850 В.

• Количество сочленений-расчленений – 500.

• Минимальная наработка – 1000 часов.

• Диапазон частот синусоидальной вибрации – 1–5000 Гц.

• Ускорение синусоидальной вибрации – 300 м/с2 / 30 g.

• Механический удар одиночного действия с ускорением – 5000 м/с2 / 500 g.

• Механический удар многократного действия с ускорением – 350 м/с2 / 35 g.

• Пониженное атмосферное давление – 1,3*10-4 Па / 1,3*10-6 мм рт. ст.

• Повышенная рабочая температура среды – 60 °C.

• Пониженная рабочая температура среды – -60 °C.

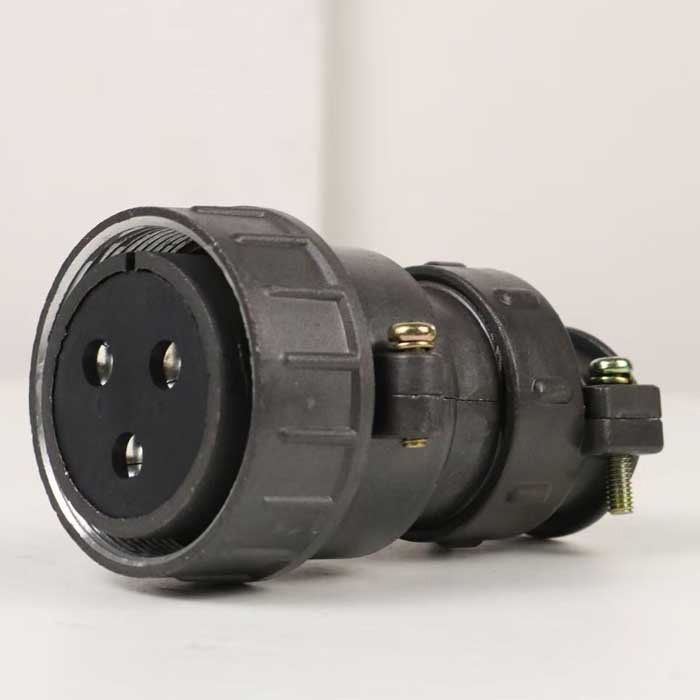

Ответной частью для кабельной вилки ШР40П3НГ9Н является розетка.
