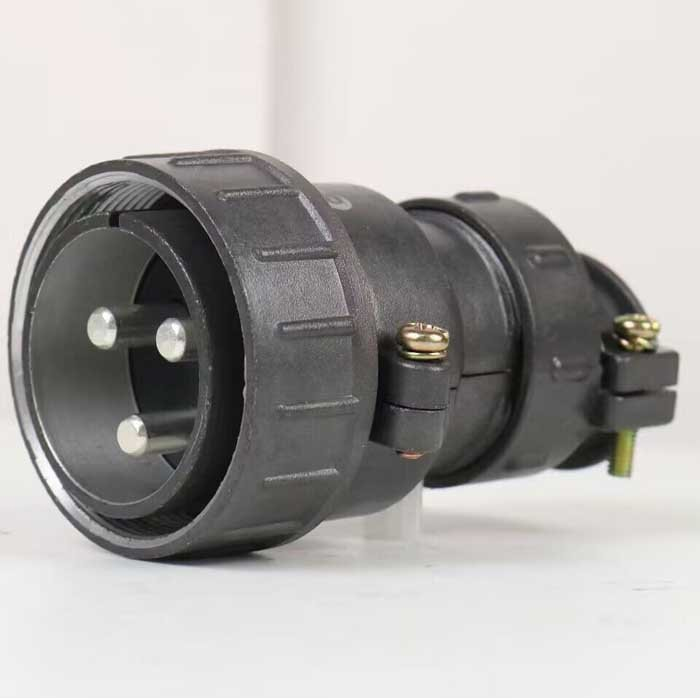

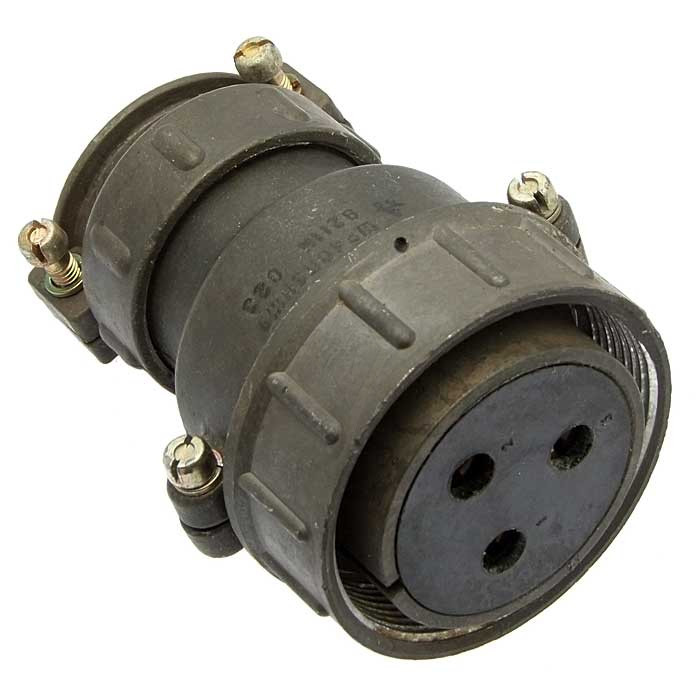

ШР40П3НГ9Н — это кабельная вилка низкочастотного цилиндрического соединителя серии ШР, предназначенная для надежного соединения электрических цепей.

Назначение

Она используется в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В (амплитудное значение). Подходит для монтажа с экранированными или неэкранированными кабелями в радиоэлектронной и радиотехнической аппаратуре.

Конструкция

Модель имеет условный размер корпуса 40, конструктивное исполнение кабельной части с прямым патрубком (П), негерметичную конструкцию (Н) и гайку для фиксации (Г). Приборная часть без патрубка, контакты из серебра или никеля.

Технические характеристики

• Максимальная токовая нагрузка — до 300 А.

• Сопротивление изоляции — не менее 5000 МОм.

• Рабочая температура: от -60°C до +60°C.

• Количество сочленений-расчленений — 500.

• Минимальная наработка — 1000 часов.

Устойчивость к воздействиям

Выдерживает синусоидальную вибрацию (1–5000 Гц, до 300 м/с²), механические удары (до 5000 м/с² одиночные, 350 м/с² многократные), пониженное давление до 1,3·10⁻⁴ Па. Климатическое исполнение УХЛ для внутреннего и наружного применения (с защитой).
