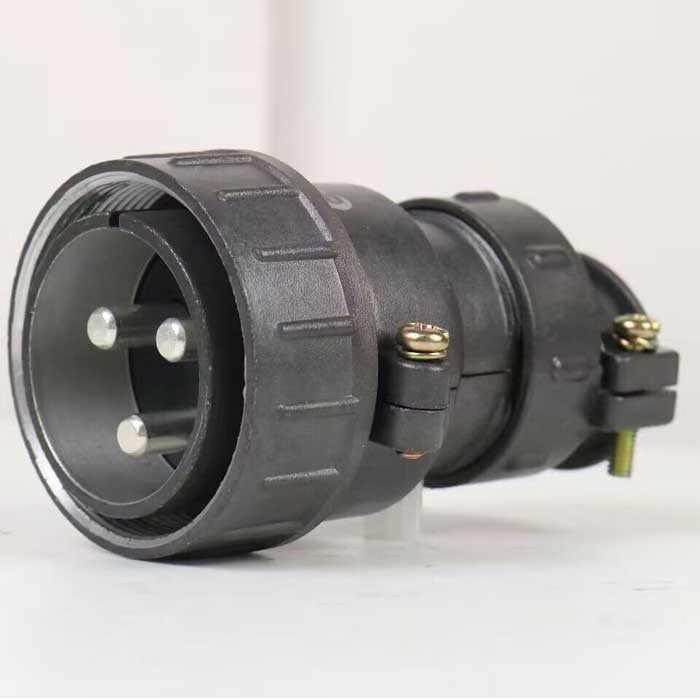

ШР40П3НГ9 вилка Каскад (2024г ОТК) — это низкочастотный цилиндрический соединитель с резьбовым соединением и прямым неэкранированным патрубком для кабеля.

Применение

Предназначен для соединения и разъединения электрических цепей (проводов, кабелей, узлов и блоков) в электро- и радиоаппаратуре, контрольно-измерительных приборах.
Изготавливается для внутреннего монтажа в климатическом исполнении УХЛ2 (по ГОСТ 15150-69), допускается наружный монтаж при защите от дождя, динамической пыли и солнечного излучения.
Сочленение резьбовое, поляризация одношпоночная, подходит для неэкранированного кабеля. ?

Характеристики

Работает в цепях постоянного и переменного тока (до 3 МГц) при напряжении до 850 В (амплитудное).
Климатические параметры: температура от -60 до +60°C (с перегревом контактов до +110°C), пониженное давление 1,3·10^{-4} Па.
Вибрация синусоидальная 1-5000 Гц (до 300 м/с?), механический удар до 5000 м/с? (одиночный), наработка 1000 часов, 500 сочленений-расчленений.
