Назначение

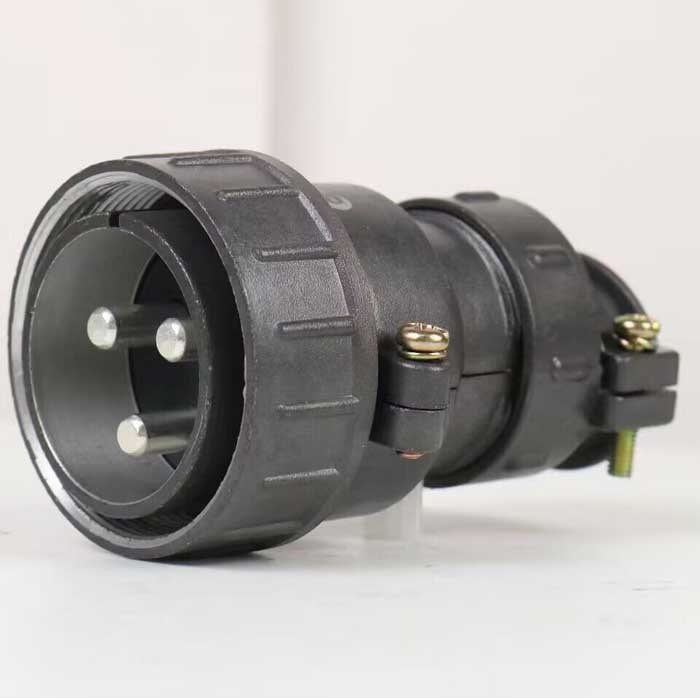

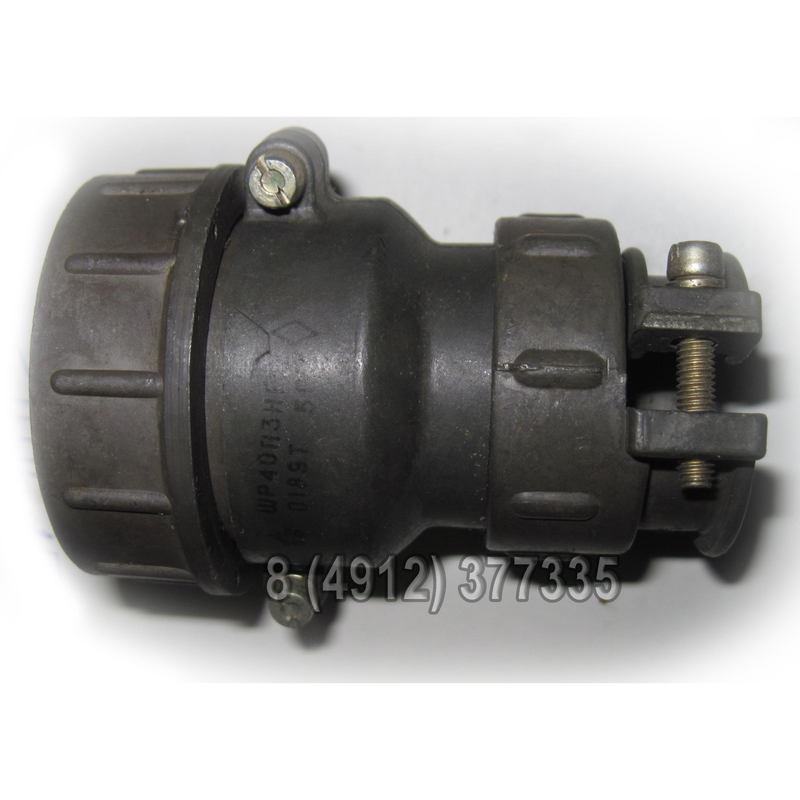

ШР40П3НГ9 — кабельная вилка производства «Элекон», относящаяся к разъёмам типа ШР40. Изделие предназначено для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при амплитудном напряжении до 850 В. Это негерметичный соединитель с резьбовым сочленением, применяемый там, где требуется надёжное разъёмное соединение силовых кабелей.

Вилка устанавливается на кабель и образует ответную часть с розеткой соответствующего типоразмера ШР40. Резьбовое сочленение обеспечивает механическую фиксацию и стабильный электрический контакт при воздействии вибрации и ударных нагрузок.

Расшифровка обозначения

Маркировка построена по стандартной схеме, принятой для разъёмов серии ШР, и содержит полную информацию о конструкции изделия:

• ШР — тип разъёма.
• 40 — условный размер корпуса.
• П — кабельное исполнение с прямым патрубком.
• 3 — количество контактов.
• Н — никелевое покрытие контактов (при отсутствии буквы применяется серебро).
• Г — вилка.
• 9 — сочетание контактов, а именно три контакта диаметром 5,5 мм.

Основные технические характеристики

Контакты выполнены диаметром 5,5 мм с никелевым покрытием. Максимальная токовая нагрузка на один контакт составляет 100 А, суммарная на разъём — до 300 А. Сопротивление контакта не превышает 0,3 мОм, сопротивление изоляции — не менее 5000 МОм.

Монтаж выполняется пайкой. Сечение подключаемого провода — до 35 мм². Климатическое исполнение — УХЛ, что допускает применение как внутри помещений, так и снаружи при условии защиты от пыли и влаги.

Электрические параметры

• Амплитудное напряжение: до 850 В.
• Частота тока: до 3 МГц.
• Максимальный ток на контакт: 100 А.
• Максимальный суммарный ток: до 300 А.
• Сопротивление контакта: не более 0,3 мОм.
• Сопротивление изоляции: не менее 5000 МОм.

Конструктивные параметры

• Количество контактов: 3.
• Диаметр контактов: 5,5 мм.
• Покрытие контактов: никель.
• Метод монтажа: пайка.
• Сечение провода: до 35 мм².
• Габаритные размеры: 61,1 × 52,5 × 80 мм.

Надёжность и условия эксплуатации

Соединитель выдерживает 500 циклов соединений-расчленений и обеспечивает наработку не менее 1000 часов. Устойчивость к механическим воздействиям подтверждена для вибрации в диапазоне от 1 до 5000 Гц с ускорением до 30 g, а также для ударов — одиночных до 500 g и многократных до 35 g.

Изделие сохраняет работоспособность при пониженном давлении до 1,3·10⁻⁴ Па. Срок сохраняемости составляет 15 лет.

Применение

Вилка ШР40П3НГ9 применяется в силовых и сигнальных цепях промышленного оборудования, где требуется передача значительных токов при компактных габаритах разъёма. Благодаря трём контактам диаметром 5,5 мм и суммарной нагрузке до 300 А изделие востребовано в установках, работающих в условиях вибрации, ударных нагрузок и перепадов давления. Климатическое исполнение УХЛ допускает эксплуатацию как в закрытых помещениях, так и на открытом воздухе при защите от прямого воздействия пыли и влаги.

Приёмка и данные партии

Товар относится к категории ШР40, производитель — «Элекон». Артикул позиции — 80417. Приёмка — «5». Год выпуска — 2009.
