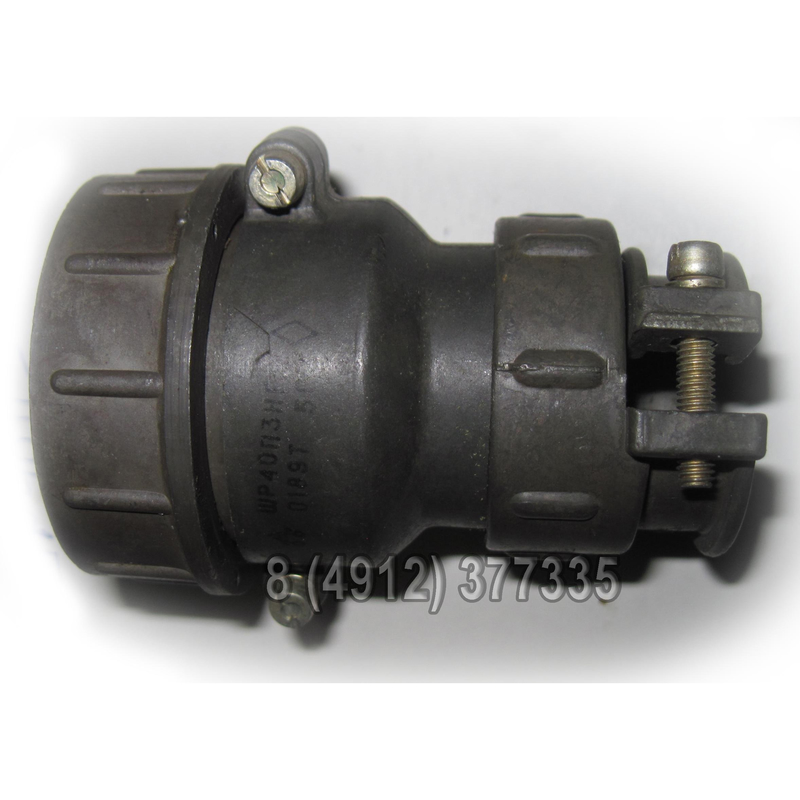

ШР40П3НГ9 представляет собой кабельную вилку серии ШР40, предназначенную для соединения электрических цепей постоянного и переменного тока (частотой до 3–5 МГц) при напряжении до 850 В (амплитудное значение).

Основные характеристики

Это негерметичный разъем климатика УХЛ с 3 контактами диаметром 5,5 мм, максимальной токовой нагрузкой на контакт до 100 А (общая — до 300 А) и сопротивлением контакта не более 0,3 мОм.
Сопротивление изоляции — не менее 5000 МОм, количество сочленений-расчленений — 500, наработка — минимум 1000 часов.
Выдерживает вибрацию (1–5000 Гц, до 30 g), удары (до 500 g) и пониженное давление до 1,3·10⁻⁴ Па.

Конструкция и расшифровка

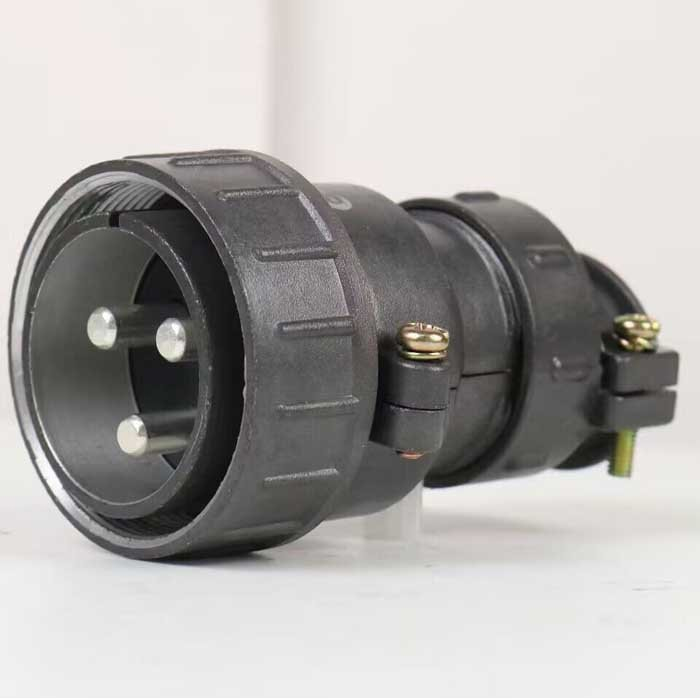

Вилка имеет прямой неэкранированный патрубок (П), никелевое покрытие контактов (НГ), корпус условного размера 40.
Контакты изготавливаются из меди с серебром или никелем, приборная часть может быть без патрубка или с прямым/угловым.
Предназначена для внутреннего и наружного применения (при защите от пыли и влаги).

Применение

Используется в промышленных электрических системах, авиационной и военной технике для надежного соединения кабелей с высокой нагрузкой.
Срок сохраняемости — 15 лет.
