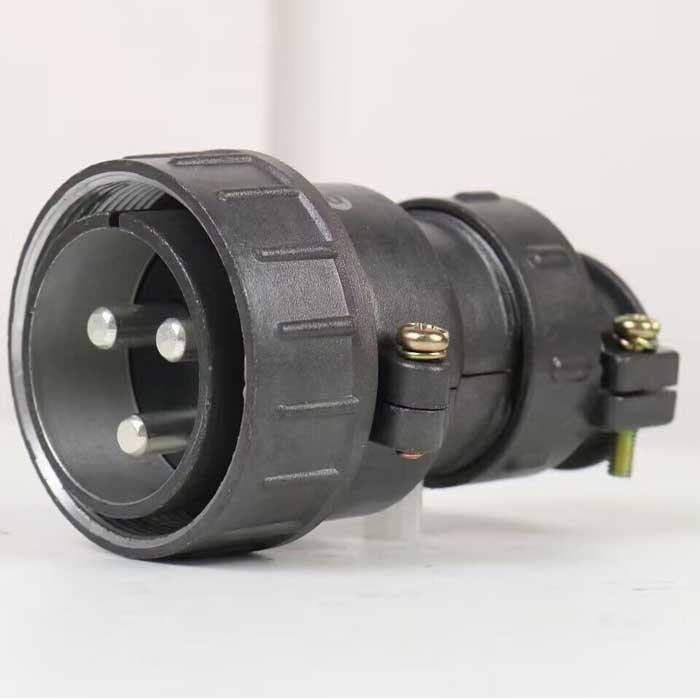

ШР40П3НГ9 представляет собой кабельную вилку с прямым патрубком и гайкой для неэкранированного кабеля. Она предназначена для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц) в радиоэлектронной и радиотехнической аппаратуре.

Расшифровка обозначения

Условное обозначение ШР40П3НГ9 расшифровывается следующим образом: ШР — тип соединителя общего назначения; 40 — условный размер корпуса; П — с прямым патрубком; 3 — количество контактов; Н — гайка патрубка для неэкранированного кабеля; Г — вилка; 9 — сочетание контактов диаметром 5,5 мм.
Контакты обычно имеют покрытие серебром или никелем, с сопротивлением не более 0,3 мОм.

Технические характеристики

Соединитель выдерживает рабочий ток до 100 А на контакт (общий до 300 А), максимальное напряжение до 850 В (амплитудное значение).
Он устойчив к вибрации (1–5000 Гц, до 300 м/с²), ударам (до 5000 м/с² одиночных, 350 м/с² многократных) и линейному ускорению до 2000 м/с². Сочленение резьбовое, количество циклов соединения-расчленения — до 500, сопротивление изоляции не менее 5000 МОм.
Климатическое исполнение УХЛ, подходит для внутреннего и наружного применения (с защитой от пыли и влаги).

Применение

Вилка ШР40П3НГ9 используется как соединитель общего назначения в приборах с высокой надежностью, включая аппаратуру с жесткими условиями эксплуатации. Минимальная наработка — 1000 часов.
